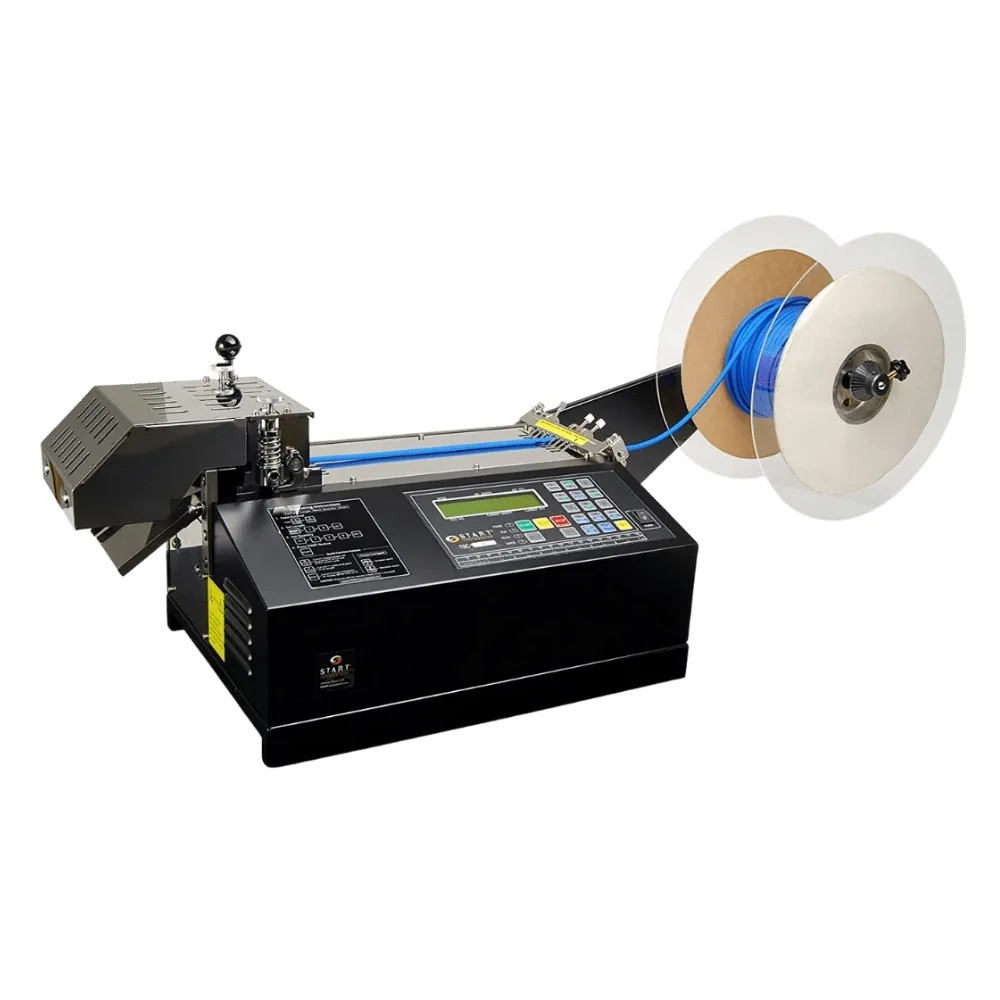

TBC50 Macchina da taglio industriale non adesiva
Preparate le strisce non adesive mediante taglio a freddo.
Caratteristiche tecniche
La TBC50 è una macchina da taglio industriale a lunghezza programmabile progettata per il taglio rapido e preciso di nastri tecnici e materiali non adesivi come Velcro, guaine, cinghie, tubi, cavi o nastri elettronici.
Dotata di una lama in acciaio HSS tagliata a freddo e di un sistema di programmazione completo, produce tagli uniformi a una velocità fino a 140 pezzi al minuto. Il suo design robusto e i rulli di pressione regolabili garantiscono un'elevata precisione, anche con materiali spessi.
La TBC50 è la soluzione ideale per le linee di produzione industriale che richiedono un taglio rapido, programmabile e affidabile.
| Riferimento prodotto | TBC50 |
|---|---|
| Larghezza massima della bobina | 110 mm |
| Diametro massimo della bobina | 487 mm |
diametro massimo del mandrino | da 37 a 76 mm |
| Lunghezza di taglio | da 15 a 9999 mm |
| velocità di taglio | fino a 140 pezzi/min (per 55 mm) |
| Materiali principali | Velcro, fili, tubi, guaine, cinghie |
| Tipo di lama | Acciaio HSS – taglio a freddo |
| Dimensioni (L × P × A) | 420 × 320 × 480 mm |
| Peso | 18,6 kg |
| Cibo | CA 110/220 V – 50/60 Hz |
Scheda prodotto completa
Macchina da taglio industriale TBC50
La TBC50 è una macchina da taglio industriale progettata per il taglio automatico e programmabile di nastri tecnici e materiali non adesivi utilizzati in ambienti industriali.
Grazie al suo sistema di programmazione elettronica e al motore passo-passo, consente tagli precisi e ripetibili su un'ampia varietà di materiali.
Questa macchina è particolarmente adatta alle aziende che necessitano di una produzione intensiva di pezzi tagliati di lunghezza costante.
Taglio a lunghezza programmabile
La TBC50 consente una programmazione precisa della lunghezza dei pezzi da tagliare.
L'utente può definire:
la lunghezza di taglio
il numero di pezzi da produrre
la velocità di svolgimento
La macchina è quindi in grado di produrre automaticamente una serie completa di pezzi identici senza l'intervento dell'operatore.
Taglio rapido e preciso
Grazie alla lama in acciaio rapido (HSS) e al motore passo-passo, la TBC50 garantisce un taglio rapido e preciso.
Può raggiungere un tasso di:
fino a 140 pezzi al minuto per una lunghezza programmata di 55 mm.
Questa prestazione contribuisce a ottimizzare la produttività sulle linee di produzione.
Compatibile con molti materiali
La TBC50 è in grado di tagliare un'ampia varietà di materiali tecnici:
Velcro e doppia chiusura
guaina termoretraibile
nastri elettronici
cinturini in tessuto
tubi di plastica
cavi e fili elettrici
reggette di plastica
Può inoltre accettare alcuni nastri adesivi spessi con supporto.
0
Il TBC50 è progettato per un utilizzo intensivo in ambienti industriali.
La sua struttura robusta e il sistema meccanico garantiscono:
elevata affidabilità
una lunga durata di vita
stabilità di taglio anche su materiali spessi
La macchina può tagliare materiali fino a 8 mm di spessore.
Dosaggio e taglio automatici
Una volta programmato, il TBC50 funziona in modo completamente automatico.
Lei :
srotola il materiale
esegue il taglio alla lunghezza programmata
Ripetere l'operazione fino al raggiungimento della quantità definita.
Una barra di rilevamento arresta automaticamente la macchina al termine della produzione.
Sistema di pressione regolabile
I rulli di azionamento sono dotati di un sistema di pressione regolabile, che consente di adattare la trazione in base a:
il peso del materiale
lo spessore del nastro
la rigidità del materiale
Questa impostazione garantisce un'alimentazione costante e un taglio preciso.
Capacità della bobina
La macchina può alloggiare bobine di:
Larghezza massima 110 mm
487 mm di diametro
È inoltre possibile installare più rulli sullo stesso mozzo a seconda della loro larghezza.
Versioni disponibili nella gamma TBC50 / TBC-L
La TBC553-L fa parte della gamma di macchine da taglio industriali TBC:
TBC50: Taglio a freddo per nastri tecnici e materiali non adesivi
TBC50-H: Taglio a caldo per prevenire lo sfilacciamento dei materiali tessili
TBC50-HX: Taglio a caldo con taglio angolato
TBC50-S: Macchina da taglio con sensore fotoelettrico per rotoli di etichette
TBC50-SK: versione con sensore e impilamento automatico
TBC552-L: Apertura extra-large fino a 200 mm
TBC553-L: Apertura extra-large fino a 300 mm
TBC554-L: Apertura extra-large fino a 400 mm
Questa gamma consente di adattare la macchina in base a:
la larghezza del materiale
il tipo di taglio
il livello di automazione.
Vantaggi della macchina da taglio automatica TBC50
La TBC50 è stata progettata per offrire una soluzione di taglio automatizzata, affidabile ed efficiente per materiali non adesivi in un ambiente industriale.
Elevata produttività
La velocità di taglio consente l'automazione delle operazioni ripetitive.
Consente:
- per aumentare il tasso di produzione
- ridurre gli interventi manuali
- per garantire un flusso di lavoro continuo
Taglio programmabile
La macchina incorpora un sistema di programmazione digitale.
Questo sistema consente:
- produrre parti identiche con precisione
- per definire facilmente le lunghezze di taglio
- automatizzare i cicli di produzione
Questa programmazione garantisce una ripetibilità costante.
Versatilità dei materiali
Il TBC50 è compatibile con un'ampia varietà di materiali industriali.
Ti permette di lavorare con:
- nastri tecnici
- materiali tessili
- pellicole e materiali sintetici
- guaine e materiali non adesivi
Questa versatilità ne consente l'utilizzo in numerose applicazioni.
Robustezza industriale
La macchina è progettata per un utilizzo intensivo in un ambiente industriale.
Lei afferma:
- eccellente resistenza all'usura
- stabilità operativa
- utilizzo continuo sulle linee di produzione
Produttività e prestazioni
- Taglio automatico programmabile
- compatibile con molti materiali tecnici
- elevata velocità di produzione
- taglio preciso e ripetibile
- progettato per un uso industriale pesante
Taglio industriale di materiali tecnici
Il TBC50 viene utilizzato per tagliare a misura diversi materiali industriali:
Velcro e doppia chiusura
manicotti isolanti o termoretraibili
nastri elettronici
tubi di plastica
cinturini in tessuto
cavi elettrici
Applicazioni industriali
La macchina trova impiego in diversi settori:
industria elettronica
industria tessile tecnica
Produzione industriale
produzione di cavi
assemblaggio industriale
Avvio e caricamento della bobina
Per utilizzare la macchina:
Collegare l'alimentatore
installare la bobina sulla barra di svolgimento
Dirigere lo svolgimento dall'alto
Far passare la striscia tra le guide e i rulli
Programmare la lunghezza e la quantità di taglio
La macchina è quindi pronta per l'uso.
Programmazione
Il pannello di controllo digitale consente di definire:
lunghezza di taglio
il numero di parti da produrre
la velocità di distribuzione
L'interfaccia di programmazione è semplice e intuitiva.
Colloquio
La manutenzione deve essere eseguita da personale qualificato.
Si raccomanda di:
controllare regolarmente la lama
pulire i rulli di azionamento
controllare i componenti meccanici
Pezzi di ricambio
DERFI fornisce manutenzione e pezzi di ricambio per il TBC50, tra cui:
lame da taglio
rulli di azionamento
componenti elettronici
parti meccaniche
I ricambi possono essere ordinati presso l'ufficio tecnico di DERFI.
