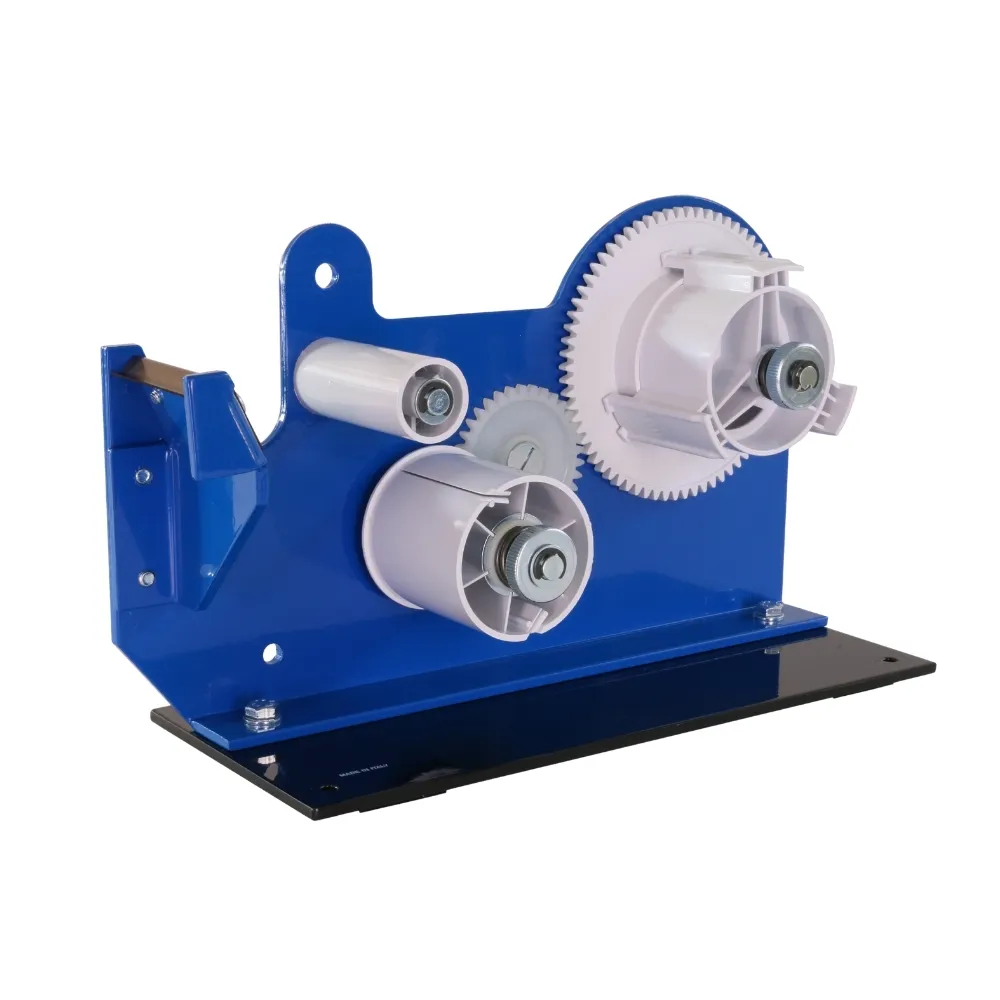

DSB50-TB Dispenser adesivi compatti con separazione liner
Preparate le strisce con liner su un dispenser compatto da tavolo.
Caratteristiche tecniche
I modelli DSB50-TB, DSB100-TB, DSB50-TB-MS e DSB100-TB-MS sono dispenser professionali da tavolo progettati per l'erogazione di nastri adesivi monoadesivi o biadesivi con pellicola protettiva. Questi dispenser manuali per adesivi, sicuri e affidabili, sono dotati di un sistema di recupero della pellicola protettiva che la separa automaticamente e la riavvolge su un apposito rotolo, fornendo nastro pronto all'uso per ottimizzare il flusso di lavoro in officina e negli ambienti di produzione.
I modelli DSB accettano bobine con diametro esterno fino a 160 mm su un nucleo standard da 76 mm, con larghezze di 50 mm o 100 mm a seconda della versione. Le versioni DSB-TB-MS integrano un braccio scorrevole con sistema di misurazione, che consente tagli ripetitivi e precisi fino a 500 mm. Compatte, robuste ed efficienti, queste avvolgitrici industriali sono ideali per applicazioni di assemblaggio, confezionamento e tecniche in ambienti professionali.
| Riferimento prodotto | DSB50-TB | DSB100-TB | DSB50-TB-MS | DSB100-TB-MS |
|---|---|---|---|---|
| Larghezza massima della bobina | 50 mm | 100 mm | 50 mm | 100 mm |
| diametro del mandrino | 76 mm (3") | 76 mm (3") | 76 mm (3") | 76 mm (3") |
| Diametro massimo della bobina | 160 mm | 160 mm | 160 mm | 160 mm |
| Sistema di taglio | Lama seghettata in acciaio al carbonio | Lama seghettata in acciaio al carbonio | Lama seghettata in acciaio al carbonio | Lama seghettata in acciaio al carbonio |
| Sistema di misurazione | — | — | Sì (lunghezza regolabile fino a 500 mm) | Sì (lunghezza regolabile fino a 500 mm) |
| Dimensioni (L × A × P) | 90 × 160 × 120 mm | 140 × 160 × 120 mm | 90 × 160 × 120 mm | 140 × 160 × 120 mm |
| Peso | 3,0 kg | 3,069 kg | 3,345 kg | 3,594 kg |
Scheda prodotto completa
Dispenser industriali da tavolo con separatore di liner - Gamma DSB-TB e DSB-TB-MS - 50 mm e 100 mm
I modelli DSB50-TB, DSB100-TB, DSB50-TB-MS e DSB100-TB-MS sono dispenser professionali da tavolo progettati per l'erogazione di nastri adesivi monofacciali o biadesivi con pellicola protettiva. Separano automaticamente la pellicola protettiva dal nastro adesivo per facilitare il lavoro dell'operatore in ambienti industriali.
Più compatti della gamma AFB, i DSB accettano rotoli fino a 160 mm di diametro esterno su un'anima standard da 76 mm, offrendo una soluzione efficiente e salvaspazio per le stazioni di assemblaggio e confezionamento. Il liner viene rimosso e riavvolto su un rotolo dedicato, fornendo un adesivo pronto all'uso.
separazione automatica del rivestimento
Il principale vantaggio della gamma DSB-TB risiede nel suo sistema integrato di separazione automatica del rivestimento.
Questa tecnologia permette:
per rimuovere automaticamente la pellicola protettiva durante il funzionamento
per riavvolgere il rivestimento su una bobina dedicata
consegnare solo la striscia adesiva pronta all'uso
per evitare qualsiasi manipolazione manuale del rivestimento
per migliorare l'ergonomia e la velocità della postazione di lavoro
Questa funzionalità è particolarmente utile per operazioni ripetitive di assemblaggio, confezionamento e lavorazione.
Taglio dentellato preciso ed efficiente
Le DSB-TB sono dotate di una lama seghettata in acciaio al carbonio ad alta resistenza e facilmente sostituibile, progettata per garantire un taglio netto, rapido e uniforme dei nastri di rivestimento standard.
Questo progetto consente di:
un taglio semplice e immediato
buona regolarità di taglio
utilizzo intuitivo su un computer desktop
eccellente resistenza anche in condizioni di utilizzo intensivo
Per gli adesivi più difficili da tagliare, sono disponibili le versioni con lame a forbice di tipo SB.
Versioni MS con sistema di misurazione
I modelli DSB50-TB-MS e DSB100-TB-MS incorporano un braccio scorrevole con un sistema di misurazione, che consente la distribuzione ripetitiva di lunghezze predefinite fino a 500 mm.
Questa funzione ti permette di:
tagli ripetitivi e regolari
migliore standardizzazione dei componenti
controllo preciso del processo di svolgimento
ottimizzazione della produzione in serie
Queste versioni sono particolarmente adatte a posizioni che richiedono ripetibilità e un ritmo costante.
Dimensioni compatte e capacità adeguata
I DSB sono stati progettati per offrire una soluzione da banco compatta ed efficiente, soprattutto quando lo spazio disponibile è limitato.
Sono d'accordo:
nastri fino a 50 mm o 100 mm a seconda del modello
bobine con diametro esterno fino a 160 mm
un mandrino standard da 76 mm
Per mulinelli di diametro maggiore, la gamma AFB potrebbe essere preferibile.
Principali vantaggi
separazione automatica del rivestimento
taglio dentellato preciso ed efficiente
formato compatto e stabile
Freni regolabili per uno svolgimento controllato
Versioni MS per tagli ripetitivi
soluzione affidabile per uso industriale
Affidabili, compatti ed efficienti, i dispenser da tavolo DSB-TB e DSB-TB-MS offrono una soluzione efficace per l'applicazione controllata di nastri adesivi tecnici con liner in un ambiente professionale.
Dispenser di nastro adesivo da tavolo con recupero automatico del supporto.
I modelli DSB50-TB, DSB100-TB, DSB50-TB-MS e DSB100-TB-MS sono specificamente progettati per l'erogazione di nastri adesivi monofacciali o biadesivi con pellicola protettiva in ambienti industriali. La loro funzione principale è quella di separare automaticamente la pellicola dal nastro adesivo per fornire un adesivo pronto all'uso, semplificando così il lavoro dell'operatore.
Strumento dedicato all'assemblaggio e alla trasformazione
I DSB sono utilizzati in particolare per:
la produzione di supporti autoadesivi in carta e cartone
l'assemblaggio di parti tecniche
l'incollaggio di elementi in cataloghi e campioni
operazioni di confezionamento e condizionamento
applicazioni che richiedono una workstation compatta ed efficiente
Consentono un lavoro pulito, veloce e ripetitivo, ideale per ambienti di produzione in cui lo spazio è limitato.
Separazione automatica del rivestimento e taglio a intaglio
La rimozione manuale del rivestimento può rallentare le operazioni. I DSB offrono:
recupero automatico del rivestimento con riavvolgimento integrato
una distribuzione uniforme e controllata
una lama seghettata realizzata in acciaio al carbonio ad alta resistenza
un taglio netto e uniforme di nastri standard
Le versioni DSB-TB-MS aggiungono un sistema di misurazione con braccio scorrevole che consente la distribuzione ripetitiva di lunghezze predefinite fino a 500 mm.
Design robusto per un utilizzo intensivo
Grazie alla loro struttura compatta in lamiera verniciata e alla trasmissione a ingranaggi, i DSB sono perfettamente adatti:
alle officine industriali
presso le stazioni di raccolta
alle linee di conversione carta-cartone
in ambienti che richiedono precisione e velocità
Le loro dimensioni compatte consentono inoltre una facile integrazione su banchi da lavoro o postazioni di lavoro fisse e ingombranti.
Semplicità e prestazioni
I DSB sono progettati per offrire:
utilizzo ergonomico su un banco da lavoro
freni regolabili per regolare la tensione
una capacità della bobina adatta a unità compatte
una soluzione affidabile per nastri fino a 50 mm o 100 mm
Compatti, robusti ed efficienti, i dispenser da tavolo DSB-TB e DSB-TB-MS offrono una soluzione professionale ad alte prestazioni per l'applicazione controllata di nastri adesivi tecnici con liner.
Vantaggi dei dispenser da tavolo DSB-TB e DSB-TB-MS
I modelli DSB50-TB, DSB100-TB, DSB50-TB-MS e DSB100-TB-MS sono progettati per semplificare l'utilizzo di nastri liner biadesivi o monoadesivi in ambienti industriali. Grazie al sistema integrato di rimozione del liner, consentono l'applicazione diretta dell'adesivo pronto all'uso senza dover rimuovere manualmente la pellicola protettiva.
Risparmio di tempo ed efficienza produttiva
Il primo vantaggio dei DSB risiede nel notevole risparmio di tempo che apportano alle linee di assemblaggio e alle officine.
Permettono:
una separazione automatica e immediata del rivestimento
un processo fluido e controllato
taglio rapido dopo il disegno della lunghezza
Utilizzo semplice e intuitivo su computer desktop.
L'operatore tira la striscia fino alla lunghezza desiderata, quindi procede al taglio. Il dispositivo separa e riavvolge automaticamente il rivestimento.
Taglio preciso e veloce per nastri standard
Le versioni DSB-TB sono dotate di una lama seghettata in acciaio al carbonio ad alta resistenza, ideale per il taglio rapido e tradizionale dei nastri di rivestimento standard.
Questo progetto consente di:
un taglio netto e uniforme
buona velocità di esecuzione
eccellente facilità d'uso
buona tenuta del taglio nel tempo
Per adesivi più densi o tecnici, la gamma DSB-SB potrebbe essere più adatta.
Versione MS con taglio misurato
I modelli DSB-TB-MS incorporano un braccio di misurazione scorrevole che consente tagli ripetitivi di lunghezza predefinita fino a 500 mm.
Ciò consente:
migliore standardizzazione dei componenti
perfetta ripetibilità nella produzione
controllo preciso del processo di svolgimento
aumento della produttività nelle operazioni in serie
Dimensioni compatte e stabilità
Realizzati in robusta lamiera verniciata, i DSB sono progettati per un utilizzo industriale gravoso.
Le loro dimensioni compatte consentono:
facile integrazione su un banco da lavoro
buona stabilità senza bisogno di fissaggio
comodo utilizzo su una postazione di lavoro fissa
risparmio di spazio in officine o aree di confezionamento
Per alcune configurazioni di postazioni di lavoro, si può anche valutare un'opzione con montaggio su tavolo.
Freno regolabile e controllo del movimento di corsa
Un freno regolabile sul portabobina consente di controllare la velocità di uscita del nastro in base al suo peso e all'adesione.
Questa impostazione consente:
per evitare procedimenti eccessivi
per garantire tagli regolari
per migliorare l'accuratezza del lavoro
per garantire uno svolgimento più pulito e stabile
Capacità adatta a postazioni di lavoro compatte
I DSB accettano:
nastri da 50 mm o 100 mm a seconda del modello
bobine con diametro esterno fino a 160 mm
un mandrino standard da 76 mm
Questa capacità si adatta perfettamente alle esigenze delle postazioni di lavoro compatte che richiedono una soluzione salvaspazio ma al contempo ad alte prestazioni.
Principali vantaggi
Separazione automatica del rivestimento per un risparmio di tempo immediato
taglio dentellato rapido ed efficiente
Versioni MS per tagli ripetitivi fino a 500 mm
formato compatto e stabile per uso industriale
Freni regolabili per uno svolgimento controllato
soluzione affidabile per l'assemblaggio, l'imballaggio e la lavorazione
Compatti, efficienti e sicuri, i dispenser da tavolo DSB-TB e DSB-TB-MS offrono una soluzione ad alte prestazioni per il taglio e l'applicazione controllata di nastri adesivi tecnici con liner in ambiente industriale.
Utilizzo dei dispenser da tavolo DSB-TB e DSB-TB-MS
I modelli DSB50-TB, DSB100-TB, DSB50-TB-MS e DSB100-TB-MS sono progettati per l'erogazione di nastri adesivi biadesivi o monoadesivi con liner, dotati di separazione automatica della pellicola protettiva. Sono semplici, intuitivi da usare e perfettamente adatti a postazioni di lavoro industriali fisse.
Applicazione del nastro adesivo
Una volta installata correttamente la bobina:
Afferrare la striscia adesiva e tirarla fino alla lunghezza desiderata al di sopra della linea di taglio.
consentire al sistema di separare automaticamente la parte adesiva del rivestimento
consentire al rivestimento di riavvolgersi sulla bobina inferiore
per effettuare il taglio con un semplice movimento verso il basso contro la lama seghettata
Il taglio dei nastri standard è rapido, pulito e senza sforzo, mentre il nastro adesivo è immediatamente pronto all'uso.
Preparazione e caricamento del mulinello
L'installazione è rapida:
Posizionare la bobina sul mozzo principale posteriore sul mandrino da 76 mm
orientare il nastro verso l'alto
far passare l'adesivo sul cilindro di svolgimento superiore
separare la striscia adesiva dal rivestimento
guidare la parte adesiva verso la linea di taglio
Avvolgere il rivestimento attorno al cilindro inferiore in senso orario.
La bobina è quindi pronta per il suo primo utilizzo.
Regolazione dei freni e della misurazione
Per ottimizzare l'utilizzo:
Regolare i freni regolabili se la lenza si svolge troppo liberamente.
Nelle versioni MS, regolare la lunghezza desiderata utilizzando il braccio scorrevole.
verificare la coerenza dell'output prima di ripetere i set
Queste impostazioni contribuiscono a migliorare la precisione, la stabilità e la ripetibilità delle applicazioni.
Manutenzione e pulizia
I DSB sono realizzati in robusta lamiera verniciata e richiedono pochissima manutenzione.
Si consiglia di:
Pulisci regolarmente la lama per evitare l'accumulo di residui di colla.
Se la fune si srotola troppo liberamente, controlla le impostazioni del freno.
Per rimuovere tracce di colla e polvere, utilizzare un normale detersivo per sporco ostinato.
Il loro design robusto facilita la manutenzione e garantisce una lunga durata in un ambiente industriale.
Ricambi e manutenzione
DERFI dispone di tutti i pezzi di ricambio per gli avvolgitubo DSB-TB e DSB-TB-MS:
lame seghettate
freni
assi
ingranaggi
componenti meccanici
La rapida fornitura di ricambi garantisce la continuità della produzione e la manutenzione sostenibile delle vostre apparecchiature.
FAQ
Quale supporto viene recuperato da DSB-TB?
Quale larghezza di bobina è compatibile con la gamma DSB-TB?
Quale diametro di bobina si può installare sulla gamma DSB-TB?
Quali diametri di anima sono compatibili con la gamma DSB-TB-TB?
Quale sistema di taglio equipaggia la gamma DSB-TB?
