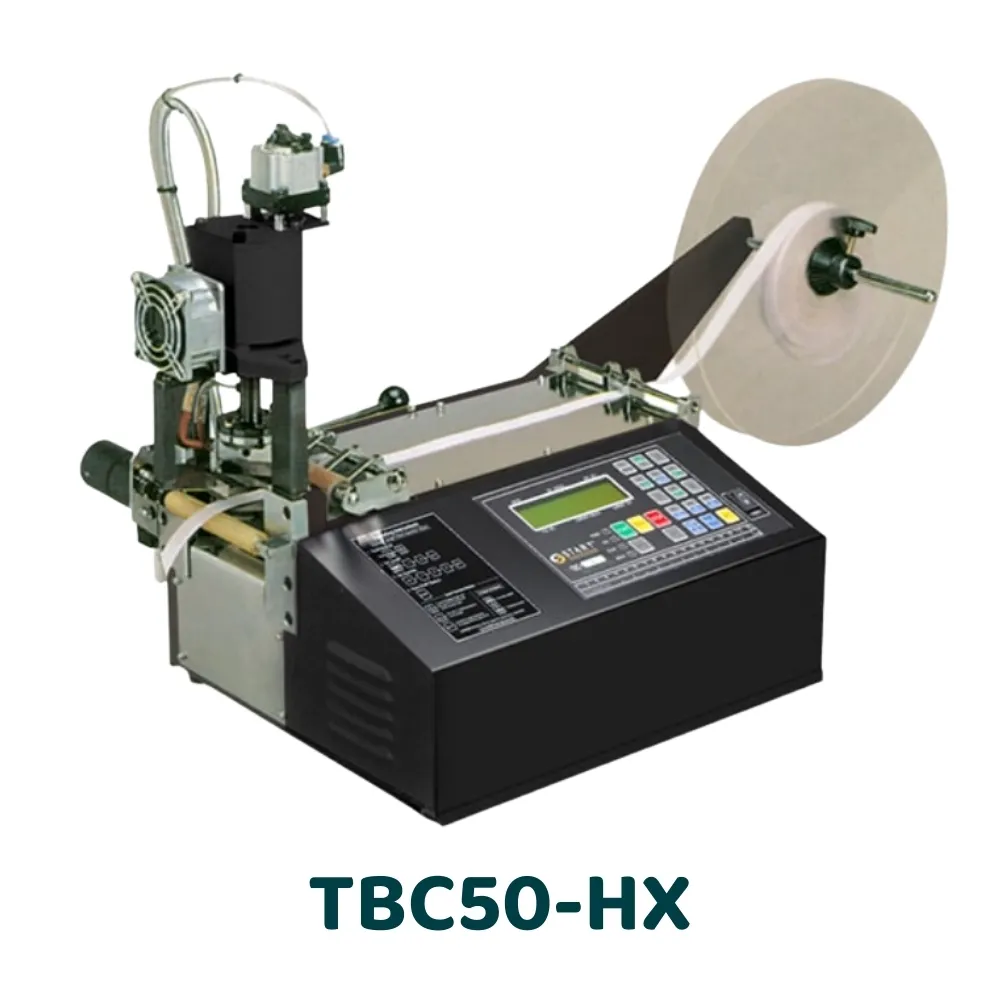

La TBC50-HX es una máquina de corte en caliente industrial con corte angular, diseñada para el corte preciso de cintas y materiales no adhesivos como correas, Velcro®, fundas, cuerdas o cintas textiles.
Gracias a su cuchilla calentada de acero HSS y su hoja angulada, permite realizar cortes rectos u oblicuos, sellando los extremos de los materiales para evitar que se deshilachen.
Totalmente programable y equipada con un motor paso a paso, la TBC50-HX garantiza una alta precisión de corte y puede alcanzar hasta 140 piezas por minuto, lo que la convierte en una solución ideal para la producción industrial intensiva.
| Referencia del producto | TBC50-HX |
|---|---|
| Dimensiones | 900 × 380 × 430 mm |
Ancho máximo de la bobina | 100 mm |
Diámetro máximo de la bobina | 457 mm |
diámetro del mandril | de 37 a 76 mm |
| Peso | 26,5 kg |
| Velocidad de corte | De 120 a 140 cortes/min (para 50 mm) |
| Longitud de corte | 1 mm a 50 m |
| Tipo de corte | Corte en caliente recto u oblicuo |
| Materiales principales | Cintas, correas, cintas textiles, Velcro® |
| Alimento | CA 110/220 V – 50/60 Hz |
Máquina de corte industrial TBC50-HX
La TBC50-HX es una máquina de corte industrial diseñada para el corte en caliente de materiales no adhesivos, con la particularidad de permitir el corte recto o el corte angular.
Gracias a su sistema de doble cuchilla (recta y angular) fabricado en acero rápido HSS, permite cortes limpios a la vez que sella los extremos de los materiales para evitar que se deshilachen.
Esta máquina es especialmente adecuada para empresas que necesitan cortar rápidamente cintas textiles o sintéticas con diferentes orientaciones de corte.
Corte recto o corte oblicuo
El TBC50-HX permite dos tipos de cortes:
Corte recto para aplicaciones estándar
Corte en ángulo (oblicuo) para aplicaciones específicas que requieren un ángulo de corte
Esta función es particularmente útil en industrias que utilizan cintas técnicas o textiles que requieren un acabado específico.
Corte en caliente para materiales textiles
La hoja calefactada permite cortar materiales que tienden a deshilacharse al cortarlos en frío.
Se utiliza en particular para:
correas textiles
cintas técnicas
Velcro®
fundas aislantes
cuerdas sintéticas
cintas de lona
El corte en caliente sella las fibras para garantizar un acabado limpio.
Producción rápida y programable
La máquina puede alcanzar una velocidad de:
Hasta 140 piezas por minuto para una longitud de 50 mm.
Gracias a su motor paso a paso, garantiza una precisión de corte de aproximadamente ±1 mm.
La programación te permite definir:
longitud de corte
la cantidad de piezas
la temperatura de la pala
Sistema de corte doble: recto o angular.
El TBC50-HX está equipado con:
de un cuchillo recto caliente
de un cuchillo calentado en ángulo
Este sistema permite realizar cortes rectos u oblicuos, según las necesidades de producción.
cuchilla calefactora de acero HSS
La máquina utiliza una cuchilla de acero rápido HSS, conocida por su resistencia al desgaste.
Este sistema permite:
para recortar materiales técnicos
para sellar los extremos después de cortar
para evitar que las fibras se deshilachen
Ajuste de la presión del rodillo
La presión ejercida sobre los rodillos de alimentación se puede ajustar según:
el espesor del material
su rigidez
su superficie (materiales lisos o delgados)
Esta configuración garantiza un desenrollado estable y un corte preciso.
Parada automática al final del rollo
La máquina detecta automáticamente cuando el carrete se está agotando.
Luego se detiene automáticamente para:
proteger componentes mecánicos
evitar errores de producción
mejorar la seguridad de uso.
Versiones disponibles en la gama TBC50 / TBC-L
La TBC553-L forma parte de la gama de máquinas de corte industrial TBC:
TBC50: Corte en frío para cintas técnicas y materiales no adhesivos.
TBC50-H: Corte en caliente para evitar el deshilachado de los materiales textiles.
TBC50-HX: Corte en caliente con corte angular
TBC50-S: Máquina de corte con sensor fotoeléctrico para rollos de etiquetas
TBC50-SK: versión con sensor y apilamiento automático
TBC552-L: Recorte extragrande de hasta 200 mm
TBC553-L: Recorte extragrande de hasta 300 mm
TBC554-L: Recorte extragrande de hasta 400 mm
Este rango permite adaptar la máquina según:
el ancho del material
el tipo de corte
el nivel de automatización.
Ventajas de la máquina de corte en caliente TBC50-XC
La TBC50-XC fue diseñada para ofrecer una solución de corte automatizada, precisa y adaptable para materiales no adhesivos en un entorno industrial.
Corte limpio sin deshilacharse
El corte en caliente permite sellar las fibras del material inmediatamente después del corte.
Este proceso garantiza:
- un acabado limpio y ordenado
- la ausencia de deshilachado
- mejor calidad de las piezas producidas
Flexibilidad de corte
La TBC50-XC permite realizar diferentes tipos de cortes según las necesidades.
Ofrece:
- cortes rectos
- cortes oblicuos (angulares)
- una adaptación a diferentes aplicaciones industriales
Esta flexibilidad permite una gama más amplia de usos en la misma estación de trabajo.
Alta productividad
La máquina está diseñada para funcionar a un ritmo constante.
Permite:
- para optimizar las líneas de producción
- para reducir los tiempos de corte
- para garantizar una producción continua y regular
Programación sencilla
El TBC50-XC incorpora un sistema de programación intuitivo.
Permite:
- para definir fácilmente la longitud de corte
- programar las cantidades a producir
- para automatizar los ciclos de corte
Esta simplicidad reduce los errores y facilita el aprendizaje.
Productividad y rendimiento
- corte en caliente de materiales no adhesivos
- Corte recto o en ángulo según sea necesario
- corte de alta precisión
- Programación automatizada
- Adecuado para la producción industrial intensiva.
Corte de materiales textiles y técnicos.
La TBC50-HX se utiliza para cortar:
cintas textiles
Velcro®
correas técnicas
fundas aislantes
cuerdas sintéticas
cintas de lona
Aplicaciones industriales
La máquina se utiliza en muchos sectores:
industria textil
fabricación industrial
montaje técnico
industria electrónica
producción de cables
Puesta en marcha y carga del carrete
Para utilizar la máquina:
Enchufe la fuente de alimentación y encienda la máquina.
Ajustar la temperatura de la cuchilla
Instale el carrete en la barra de desenrollado.
Pase la tira entre las guías y los rodillos.
Programar la longitud y la cantidad de corte
A continuación, el proceso de corte comienza automáticamente.
Entrevista
El manejo de cuchillas calientes requiere precauciones.
Se recomienda confiar el mantenimiento al servicio de mantenimiento de DERFI para garantizar la seguridad y la longevidad de la máquina.
Piezas de repuesto
DERFI ofrece piezas de repuesto para la máquina TBC50-HX, que incluyen:
palas calefactoras de HSS
rodillos de accionamiento
componentes electrónicos
elementos mecánicos
Para obtener una lista completa de las piezas disponibles, es recomendable ponerse en contacto directamente con el soporte técnico de DERFI.
