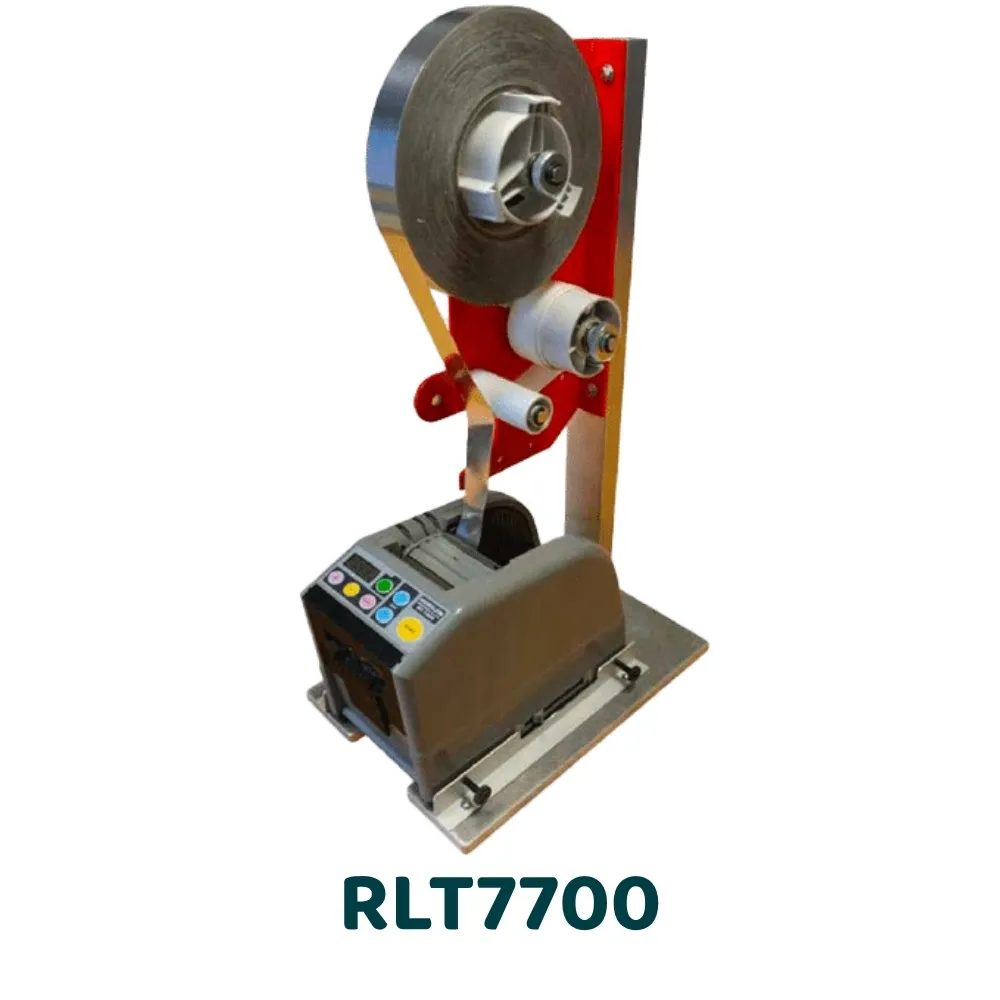

RLT7700 - Dispensador automático de cinta adhesiva con recolector de soporte

Dispensador automático de adhesivo con unidad de recuperación de soporte RLT7700

El RLT7700 es un dispensador automático programable diseñado para la dispensación y el corte precisos de cintas adhesivas con revestimiento protector. Combina la programación y el rendimiento de corte del RT7000/RT7700 con un sistema de separación y recuperación del revestimiento, proporcionando una cinta adhesiva lista para usar directamente.

Esta configuración permite al operario extraer únicamente la porción de adhesivo necesaria, sin tener que retirar manualmente la película protectora. El RLT7700 es especialmente adecuado para aplicaciones industriales repetitivas que requieren velocidad, precisión y facilidad de uso.

Corte programable y automatizado

La RLT7700 permite programar con precisión la longitud de corte entre 5 y 999 mm. Su sistema de programación también permite guardar hasta 6 longitudes diferentes, lo que facilita el uso de varios formatos de cinta adhesiva en la misma estación de trabajo.

La máquina puede funcionar:

• en modo semiautomático
• en modo automático
• con secuencias de corte programadas

Esta automatización reduce la manipulación manual y mejora la regularidad de las operaciones de producción.

Separación automática del revestimiento

La característica principal de la RLT7700 reside en su sistema de separación del revestimiento. Gracias a su sistema de recuperación específico, la máquina separa automáticamente la película protectora de la tira adhesiva durante el desenrollado.

Este sistema permite:

• para recuperar únicamente el adhesivo listo para instalar
• para eliminar la necesidad de retirar manualmente el revestimiento
• para ahorrar tiempo en tareas repetitivas
• para mantener un puesto de trabajo más limpio

El forro se guía y se enrolla en una bobinadora específica, lo que mejora la ergonomía y la organización del puesto de trabajo.

Diseño robusto para uso profesional.

El RLT7700 está diseñado para funcionar de forma fiable en un entorno industrial.

Incluye:

• un sistema de corte automático programable
• un separador y colector de revestimiento
• una célula de detección fotoeléctrica
• una estructura robusta hecha de chapa metálica pintada y soporte de duraluminio
• una suela pesada que garantiza estabilidad y facilidad de movimiento

Este diseño garantiza un funcionamiento estable y duradero, incluso en entornos de producción intensivos.

Compatibilidad y capacidad

El RLT7700 acepta:

• cintas de hasta 50 mm de ancho
• carretes de hasta 160 mm de diámetro
• mandriles de hasta 76 mm

Es compatible con muchos materiales:

• cintas de doble cara
• Cintas de una sola cara con forro
• adhesivos técnicos
• cintas adhesivas con película protectora
• Adhesivos para artículos de cuero, automoción o montaje.

Beneficios clave

• Cortadora de cinta automática programable con revestimiento
• Separación automática de la película protectora
• Recuperación del revestimiento en carrete integrado
• Reducción de la manipulación manual
• Ahorro de tiempo significativo en la producción.
• Compatible con muchos adhesivos técnicos.

Fiable, precisa y versátil, la RLT7700 es una solución de alto rendimiento para optimizar la distribución de cintas adhesivas con soporte de revestimiento en estaciones de trabajo industriales.

Carrete automático programable con sistema de recuperación de línea RLT7700

La RLT7700 está diseñada para la dispensación rápida y repetitiva de cintas adhesivas de doble o una sola cara con película protectora. Su diseño exclusivo combina el corte automático a la longitud deseada con la separación y recuperación del soporte.

Estas características la convierten en una solución ideal para puestos que requieren un corte preciso y repetitivo, así como el despegado automático de la película intercalada.

Memoria programable para hasta 6 longitudes.

El RT7700-B permite guardar hasta 6 longitudes de corte para facilitar los cambios de formato y automatizar secuencias repetitivas.

Métodos de distribución automáticos o semiautomáticos

Dependiendo de las necesidades del operador, la máquina puede funcionar:

• con gatillo manual

• Disponible para distribución automática después de la recogida.

• en una secuencia programada

Utilizando dos carretes simultáneamente

El RT7700-B puede alojar dos carretes al mismo tiempo gracias a un separador ajustable.

Esta configuración permite:

• el uso de dos cintas diferentes

• el trabajo de dos operadores

• un ahorro de tiempo en las estaciones de trabajo de producción

Una herramienta dedicada a las operaciones industriales

El RLT7700 se utiliza en muchos sectores que requieren la distribución rápida y organizada de cintas de revestimiento.

Se encuentra notablemente en:

• la fijación de piezas antes de coser en artículos de cuero
• aplicaciones automotrices
• operaciones de enmascaramiento
• el ensamblaje de piezas técnicas
• operaciones de producción industrial

Solución adaptada a entornos industriales intensivos.

El RLT7700 está diseñado para satisfacer las necesidades de las estaciones de trabajo de alta velocidad, donde la recuperación rápida de adhesivos de doble cara es esencial.

Gracias a su funcionamiento automatizado, permite:

• para mejorar la productividad
• para limitar la manipulación repetitiva
• para aumentar la precisión de la distribución
• para facilitar el trabajo del operador

Sencillez y eficiencia

El RLT7700 está diseñado para ofrecer:

• un corte rápido y uniforme de las cintas con forro
• separación automática de la película protectora
• una solución adaptada a aplicaciones industriales
• Ideal para producción, montaje y embalaje.

Versátil y eficiente, el RLT7700 es una solución fiable para optimizar la distribución de adhesivos con revestimiento en un entorno industrial.

Ventajas del carrete automático RLT7700 con sistema de recuperación de línea

El RLT7700 fue diseñado para ofrecer una solución rápida, precisa y automatizada para la dispensación de cintas adhesivas con película protectora en un entorno industrial.

Corte programable y ahorro de tiempo

La principal ventaja del RLT7700 reside en su capacidad para programar con precisión la longitud de corte.

Cada corte se puede ajustar entre 5 y 999 mm, con la posibilidad de memorizar hasta 6 programas diferentes.

Esta programación permite:

• un corte preciso y repetitivo
• una reducción en los residuos de cintas
• una mejora en la productividad

Separación automática del revestimiento

El RLT7700 elimina la necesidad de retirar manualmente la película protectora.

Esta función te permite:

• para ahorrar tiempo
• para reducir los movimientos repetitivos
• para recuperar directamente una cinta lista para usar
• para mejorar la comodidad del operador

Distribución automatizada o semiautomatizada

Este dispensador automático de cinta industrial alimentado por batería ofrece dos modos de funcionamiento, lo que le permite adaptarse a todos los ritmos de producción:

Modo semiautomático

Tras cada corte, el operador activa la siguiente distribución pulsando el botón START. Este modo ofrece un excelente equilibrio entre control manual y velocidad de ejecución.

Modo automático

Gracias a una célula de detección fotoeléctrica, la RT7700B dispensa automáticamente una nueva cinta en cuanto se retira la anterior. Este modo reduce considerablemente la manipulación manual, mejora la comodidad del operario y aumenta significativamente la productividad, incluso sin alimentación eléctrica.

Memoria programable para hasta 6 longitudes.

La RT7700B conserva el sistema de programación avanzado de la gama RT. Permite guardar hasta 6 longitudes de corte diferentes, identificadas con las letras de la A a la F.

Cada programa puede corresponder a una longitud específica (por ejemplo, A = 10 mm, B = 20 mm, C = 30 mm, etc.), una característica ideal para los operarios que manipulan varios formatos de adhesivo sucesivamente, en la misma estación o mientras se desplazan.

Navegación inteligente entre programas

Hay dos modos de navegación disponibles:

• Selección manual: cambio entre programas mediante la tecla de selección.

• Selección automática secuencial: El usuario define la cantidad de piezas que se dispensarán para cada programa; el dispensador alterna automáticamente entre los programas A, B, C, etc., sin intervención humana.

Esta función permite la automatización avanzada de secuencias de corte, incluso en un entorno móvil.

Robustez y estabilidad industrial

El RLT7700 está diseñado para soportar entornos industriales exigentes:

• estructura robusta
• suela pesada y estable
• frenos ajustables
• componentes aptos para uso intensivo

Versatilidad y compatibilidad

El RLT7700 ofrece una amplia compatibilidad:

• Ancho de cinta de hasta 50 mm
• diámetro exterior máximo de 160 mm
• mandril de hasta 76 mm
• Cintas de doble cara y de una sola cara con forro

Productividad y rendimiento

• Corte automático programable
• separación automática del revestimiento
• recuperación de medios integrados
• reducción de manipulación repetitiva
• Adecuado para la producción industrial intensiva.

Con un alto rendimiento, fiabilidad y precisión, el RLT7700 es una solución ideal para optimizar la distribución de cintas adhesivas con película protectora en las estaciones de producción.

Uso del carrete automático con sistema de recuperación de línea RLT7700

El RLT7700 está diseñado para la dispensación automática y rápida de cintas adhesivas con soporte en estaciones de producción, ensamblaje y empaquetado. Gracias a su sistema de separación automática, permite una recuperación sencilla, fluida y eficiente de las cintas adhesivas.

Presentación general

El RLT7700 es un ingenioso dispensador automático diseñado para la recuperación rápida y precisa de tramos de cinta adhesiva de doble o simple cara con película protectora. Combina funciones automáticas de corte y separación del soporte para reducir significativamente la carga de trabajo del operario industrial.

Preparación y carga del carrete

Instalar el carrete de manguera es sencillo:

1. No conecte el dispositivo inmediatamente.
2. Coloca la bobina en el cubo de la estructura superior.
3. oriente el rollo para un desenrollado correcto.
4. Guíe la película adhesiva sobre el primer rodillo de accionamiento.
5. Separe la parte adhesiva de su papel protector.
6. Guíe la tira adhesiva hacia los rodillos de la RT7000 / RT7700.
7. Enrolle el revestimiento en el enrollador previsto para tal fin.

Empezando

Una vez cargado el carrete:

1. enchufa el dispositivo a la red eléctrica.
2. Encienda la máquina usando el interruptor de encendido/apagado.
3. Deslice la tira adhesiva entre los rodillos.
4. cierre la tapa de retención
5. Pulse FWD para avanzar la cinta.
6. Pulsa INICIO para realizar el primer corte.

El carrete ya está listo para funcionar.

Programación

El RLT7700 le permite ajustar:

• longitud de corte
• el programa memorizado
• modo automático o semiautomático
• el número de recortes que se deben realizar

Los programas de la A a la F le permiten memorizar hasta 6 longitudes diferentes.

Modos de funcionamiento

El RLT7700 puede funcionar en varios modos:

Modo semiautomático

1. Comprueba que el LED azul esté apagado.
2. Seleccione el programa deseado.
3. Pulsa INICIO para cada corte.

Modo automático

1. Activar el modo mediante AUTO / MANUAL
2. Seleccione el programa deseado.
3. recuperar la tira presentada
4. El siguiente se distribuye automáticamente

Mantenimiento y conservación

Para garantizar el correcto funcionamiento del RLT7700:

• Limpie la cuchilla regularmente con un disolvente adecuado.
• Utilice aceite de silicona para el mantenimiento de la unidad de corte.
• Comprueba que el revestimiento esté siguiendo la trayectoria correcta.
• realizar mantenimiento periódico

Repuestos y mantenimiento

DERFI ofrece todos los repuestos para el RLT7700.

El departamento técnico también proporciona:

• mantenimiento del dispositivo
• reparación de componentes
• el suministro de piezas de repuesto

Estos servicios garantizan la durabilidad y el rendimiento óptimo de su carrete automático con recuperación de revestimiento en un entorno industrial.
