Guide d’application automobile

Masquage haute température et épargne technique

Le masquage haute température et l’épargne technique concernent les opérations où certaines zones d’une pièce automobile doivent être protégées avant peinture poudre, passage au four, soudure, traitement thermique, traitement de surface ou assemblage de composants sensibles.

Ce cas d’usage nécessite des rubans capables de résister à la chaleur, aux solvants, aux produits chimiques ou aux contraintes mécaniques, tout en permettant un retrait propre après process. Les rubans polyester silicone, polyimide et tissu de verre DERFI répondent à ces besoins selon la température, la finesse, la robustesse ou le niveau d’isolation recherché.

  • Protéger des zones avant peinture poudre
  • Masquer contacts, inserts, filetages ou composants sensibles
  • Résister aux cycles de chauffe ou passages au four
  • Réaliser des contours propres après traitement
  • Maintenir une bonne stabilité dimensionnelle
  • Retirer le ruban sans résidus selon le support utilisé
  • Créer des épargnes précises sur pièces métalliques, plastiques ou électroniques
Masquage haute température et épargne technique automobile
Exemple d’application : épargne technique avant peinture poudre ou traitement thermique.

Choisir le ruban selon la température, la précision et le support

Chaque opération impose une contrainte différente : résistance au four, retrait propre après cuisson, finesse sur composant électronique, protection robuste d’un outillage ou maintien de fils avant imprégnation.

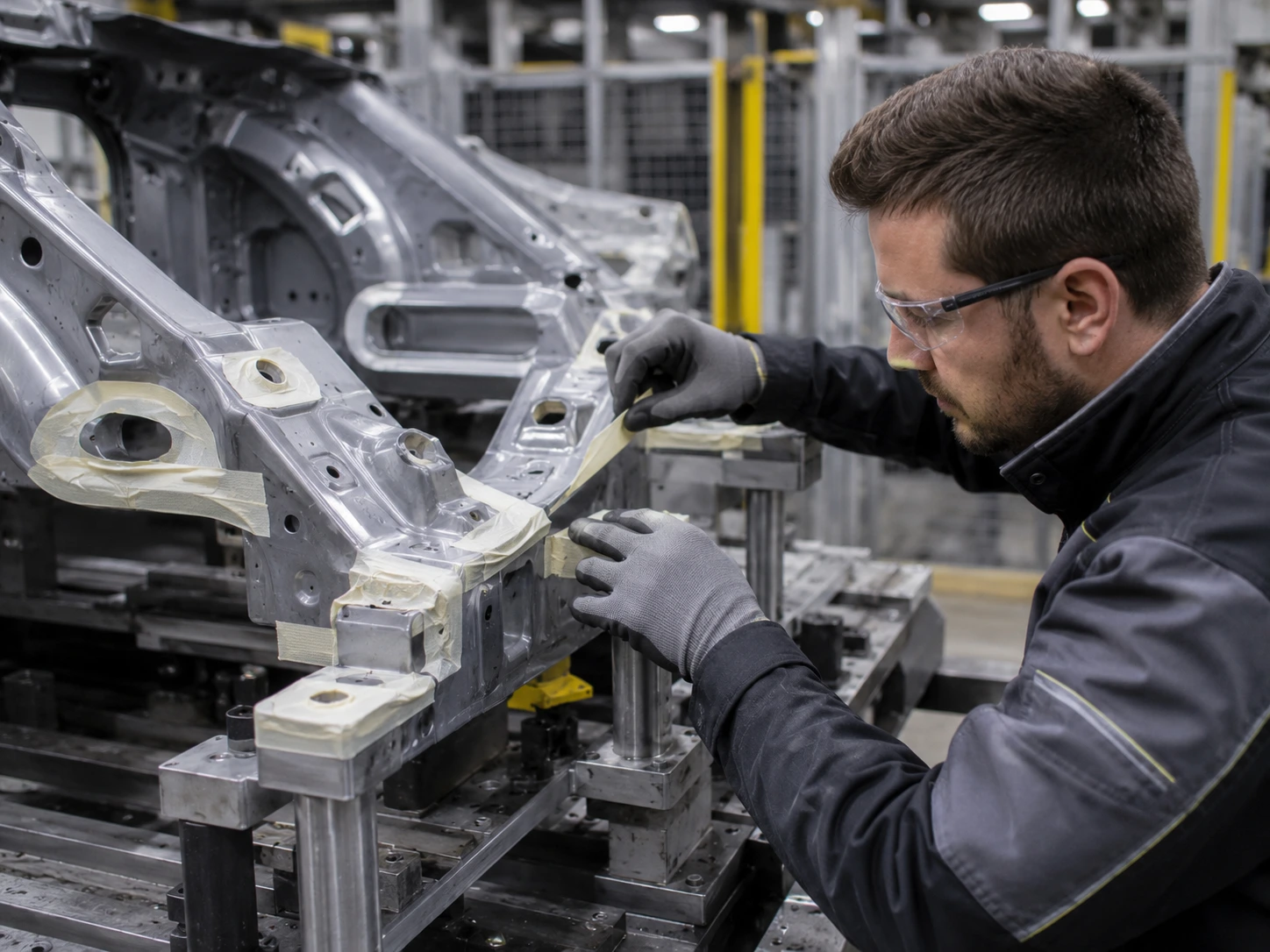

Masquage avant peinture poudre sur pièces automobiles

La peinture poudre nécessite de protéger certaines zones afin d’éviter le dépôt de peinture sur des surfaces fonctionnelles. Le ruban doit résister à la température du process, rester stable pendant le passage au four et permettre un retrait propre après cuisson.

Cette application concerne les zones de fixation, surfaces de contact, bords d’emboîtement, zones de vissage, supports métalliques ou pièces techniques nécessitant une limite nette après poudrage.

Masquage avant peinture poudre sur pièces automobiles
Risque à éviter Dépôt de peinture sur zone fonctionnelle, résidu après cuisson, décollement au four, limite irrégulière ou perte de stabilité dimensionnelle.
Exemples d’utilisation
  • Masquer une zone de fixation avant thermolaquage
  • Protéger une surface de contact sur une pièce métallique
  • Préserver une zone de vissage ou d’assemblage
  • Éviter le dépôt de peinture sur une partie technique de la pièce
  • Protéger un bord ou une zone d’emboîtement
  • Obtenir une limite nette après peinture poudre
  • Masquer une surface d’appui sur support métallique
  • Protéger une zone de clipage avant cuisson peinture

Produits DERFI adaptés

L0201 L0201 Polyester rouge silicone pour épargne HT et retrait propre. L0202V L0202V Polyester vert silicone pour épargne et repérage visuel. L0204V L0204V Polyester vert 150 µm pour masquage peinture poudre. B0201M B0201M Polyimide 55 µm pour masquage HT de précision. B0201ML B0201ML Polyimide 35 µm pour zones fines et faible surépaisseur.

Machines DERFI adaptées

ZCM1000 / ZCM2000 ZCM1000 / ZCM2000 Prépare des longueurs répétitives de ruban haute température. RT7700 RT7700 Distribution rapide de bandes techniques sur poste peinture. RT120W RT120W Adapté aux rubans larges ou consommables techniques. TDA080 / TDA150 TDA080 / TDA150 Dévidoirs automatiques pour cadences industrielles.
en savoir +

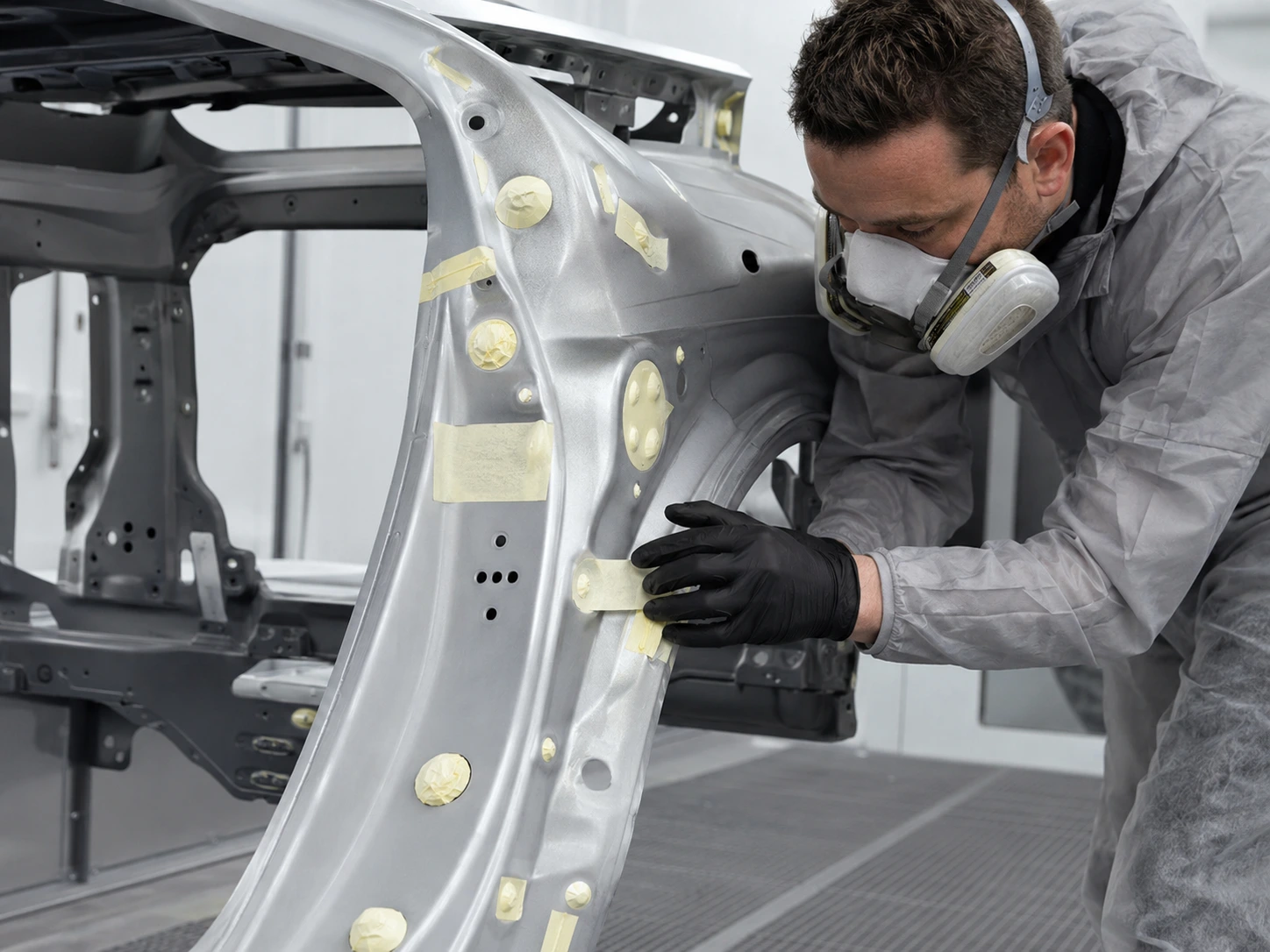

Épargne de filetages, inserts et zones fonctionnelles

Dans certaines pièces automobiles, des zones doivent rester propres et non recouvertes après peinture ou traitement. C’est le cas des filetages, inserts métalliques, zones de vissage, zones de contact électrique ou surfaces d’appui.

Le masquage d’épargne permet de créer une réserve propre et identifiable, tout en évitant l’encrassement des zones de montage, de contact ou de fixation.

Épargne de filetages inserts et zones fonctionnelles
Risque à éviter Filetage encrassé, peinture sur zone de contact, perte de conductivité, assemblage difficile ou surface d’appui inutilisable après traitement.
Exemples d’utilisation
  • Protéger un insert fileté avant peinture poudre
  • Masquer une zone d’appui mécanique
  • Préserver une surface de contact électrique
  • Éviter l’encrassement d’un trou de fixation
  • Protéger un bord d’assemblage avant traitement thermique
  • Créer une réserve propre sur une pièce métallique ou plastique
  • Préserver une zone de collage secondaire
  • Protéger une zone de mise à la masse ou de contact conducteur

Produits DERFI adaptés

L0201 L0201 Rouge, visible, adapté aux épargnes haute température. L0202V L0202V Vert, pratique pour épargne technique et retrait propre. L0204V L0204V Plus épais, visible et adapté aux zones poudre. B0201M B0201M Polyimide pour épargne fine sur zones sensibles. B0201ML B0201ML Très faible épaisseur pour petites zones et détails précis.

Machines DERFI adaptées

ZCM1000 / ZCM2000 ZCM1000 / ZCM2000 Découpe de bandes courtes et répétitives. RT7700 RT7700 Distribution rapide des rubans techniques en atelier. ZCM1100 / ZCM2200 ZCM1100 / ZCM2200 Découpe sécurisée pour postes sensibles.
en savoir +

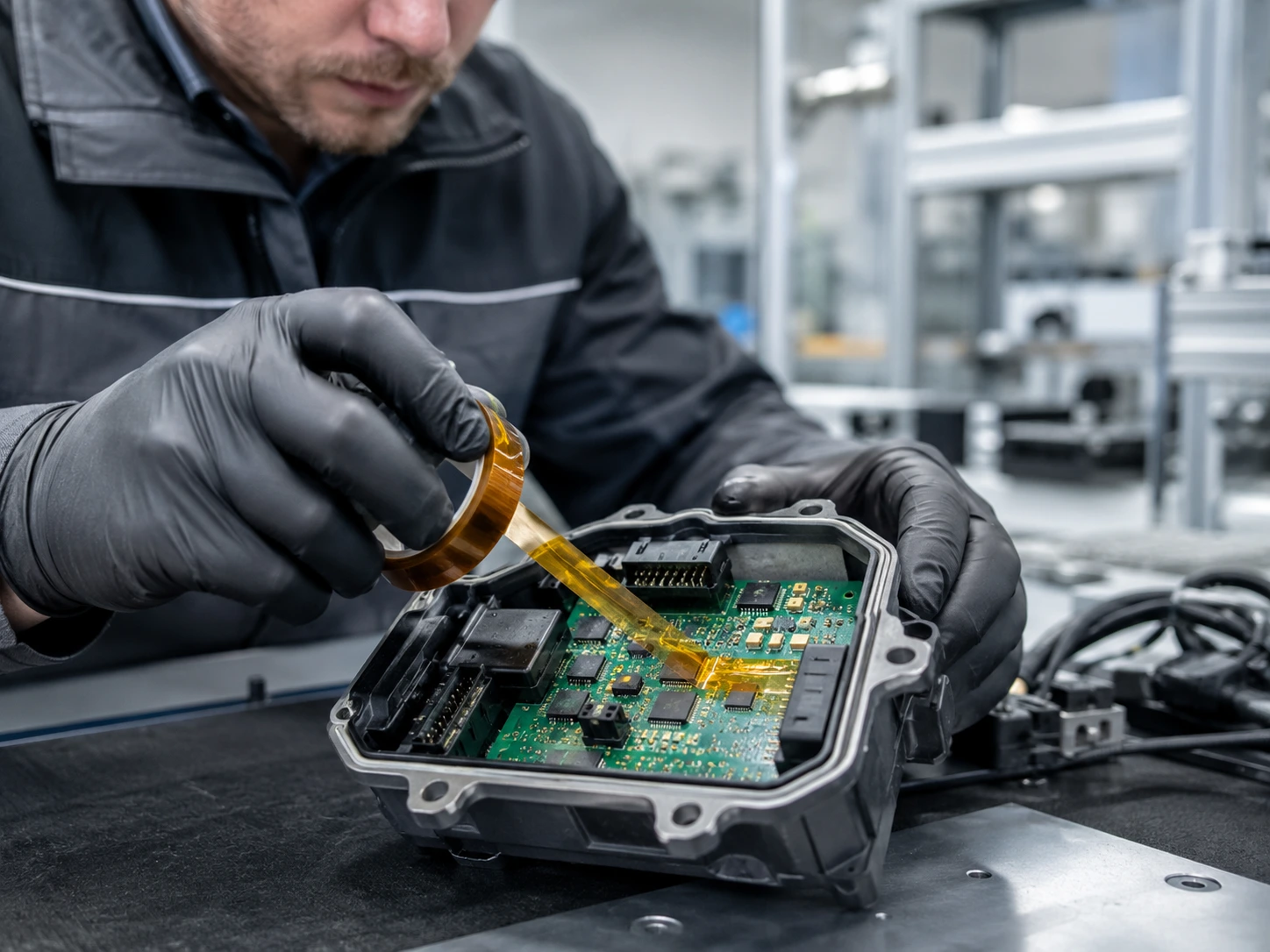

Masquage de composants électroniques et circuits imprimés

Les composants électroniques embarqués, cartes, capteurs et circuits imprimés peuvent nécessiter une protection temporaire lors de traitements thermiques, soudure ou opérations de fabrication.

Les rubans polyimide sont particulièrement adaptés à ces usages grâce à leur finesse, leur tenue thermique et leur isolation électrique. Ils permettent de travailler sur des zones difficiles d’accès avec une faible surépaisseur.

Masquage de composants électroniques et circuits imprimés
Risque à éviter Surépaisseur trop importante, mauvaise protection de contact, dépôt sur PCB, dégradation thermique ou retrait difficile sur composant sensible.
Exemples d’utilisation
  • Masquer des contacts de carte électronique avant soudure
  • Protéger un connecteur avant traitement thermique
  • Isoler une zone sensible sur circuit imprimé
  • Protéger un capteur pendant une opération de chauffe
  • Masquer une petite zone électronique sans surépaisseur importante
  • Maintenir une protection propre sur une zone difficile d’accès
  • Protéger une piste ou une broche pendant une opération de soudure
  • Réaliser une épargne fine sur un composant embarqué

Produits DERFI adaptés

B0201M B0201M Polyimide 55 µm pour PCB, isolation et masquage HT. B0201ML B0201ML Polyimide 35 µm pour applications fines et conformables. B0204M B0204M Polyimide 180 µm pour protection et robustesse accrues. L0201 L0201 Polyester silicone pour masquage HT moins contraint en finesse. L0202V L0202V Polyester vert pour repérage visuel et épargne technique.

Machines DERFI adaptées

ZCM1000 / ZCM2000 ZCM1000 / ZCM2000 Prépare des bandes précises à longueur régulière. RT7700 RT7700 Distribution rapide de rubans techniques. ZCM1100 / ZCM2200 ZCM1100 / ZCM2200 Coupe sécurisée en atelier électronique ou poste sensible.
en savoir +

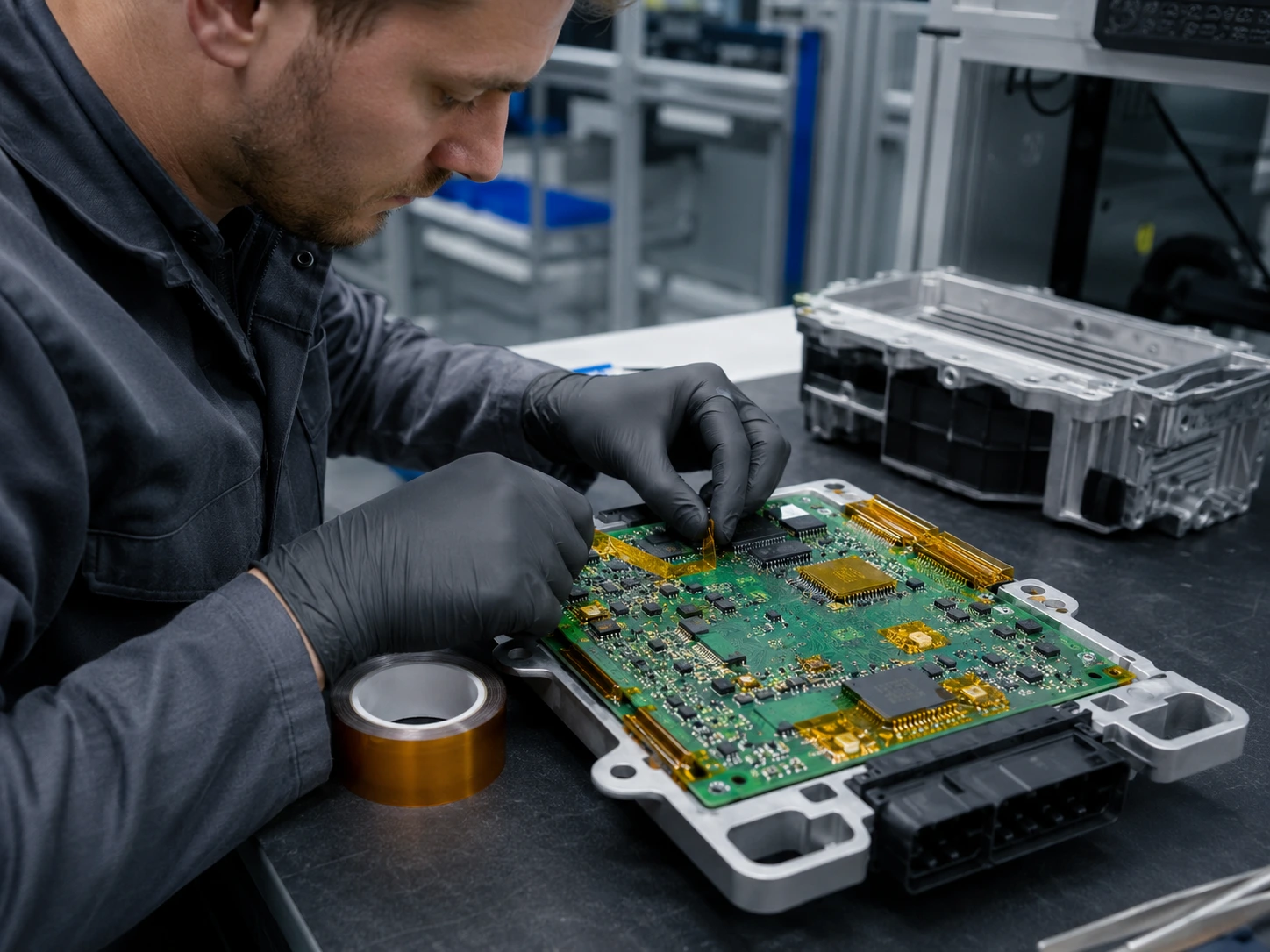

Protection pendant soudure à la vague et opérations thermiques électroniques

Certaines opérations d’assemblage électronique nécessitent de protéger des zones avant soudure ou exposition thermique. Le ruban doit résister à la chaleur, rester stable pendant l’opération et se retirer proprement.

Cette application concerne les PCB, pistes, connecteurs, broches, zones de contact, composants miniatures ou zones électroniques qui ne doivent pas être exposées au dépôt ou à la projection.

Protection pendant soudure à la vague et opérations thermiques électroniques
Risque à éviter Dépôt sur contact électronique, projection sur PCB, décollement thermique, isolation insuffisante ou ruban trop épais sur zone miniature.
Exemples d’utilisation
  • Protéger des contacts avant soudure à la vague
  • Masquer une zone de PCB non concernée par le process
  • Isoler temporairement une piste ou un composant
  • Protéger une connexion pendant un cycle thermique
  • Éviter les projections ou dépôts sur une zone électronique
  • Maintenir un ruban fin sur une géométrie complexe
  • Protéger un connecteur miniature pendant une opération de chauffe
  • Préserver une zone de contact sur carte électronique

Produits DERFI adaptés

B0201M B0201M Polyimide pour soudure à la vague, PCB et isolation HT. B0201ML B0201ML Solution fine lorsque l’épaisseur doit rester minimale. B0204M B0204M Polyimide plus épais pour zones demandant plus de robustesse. C0201B C0201B Tissu de verre silicone pour protection robuste haute température. C0205B C0205B Tissu de verre silicone 200°C pour usages exigeants.

Machines DERFI adaptées

ZCM1000 / ZCM2000 ZCM1000 / ZCM2000 Découpe répétitive de bandes fines. RT7700 RT7700 Distribution rapide sur poste électronique. RT120W RT120W Adapté aux rubans plus larges ou supports techniques.
en savoir +

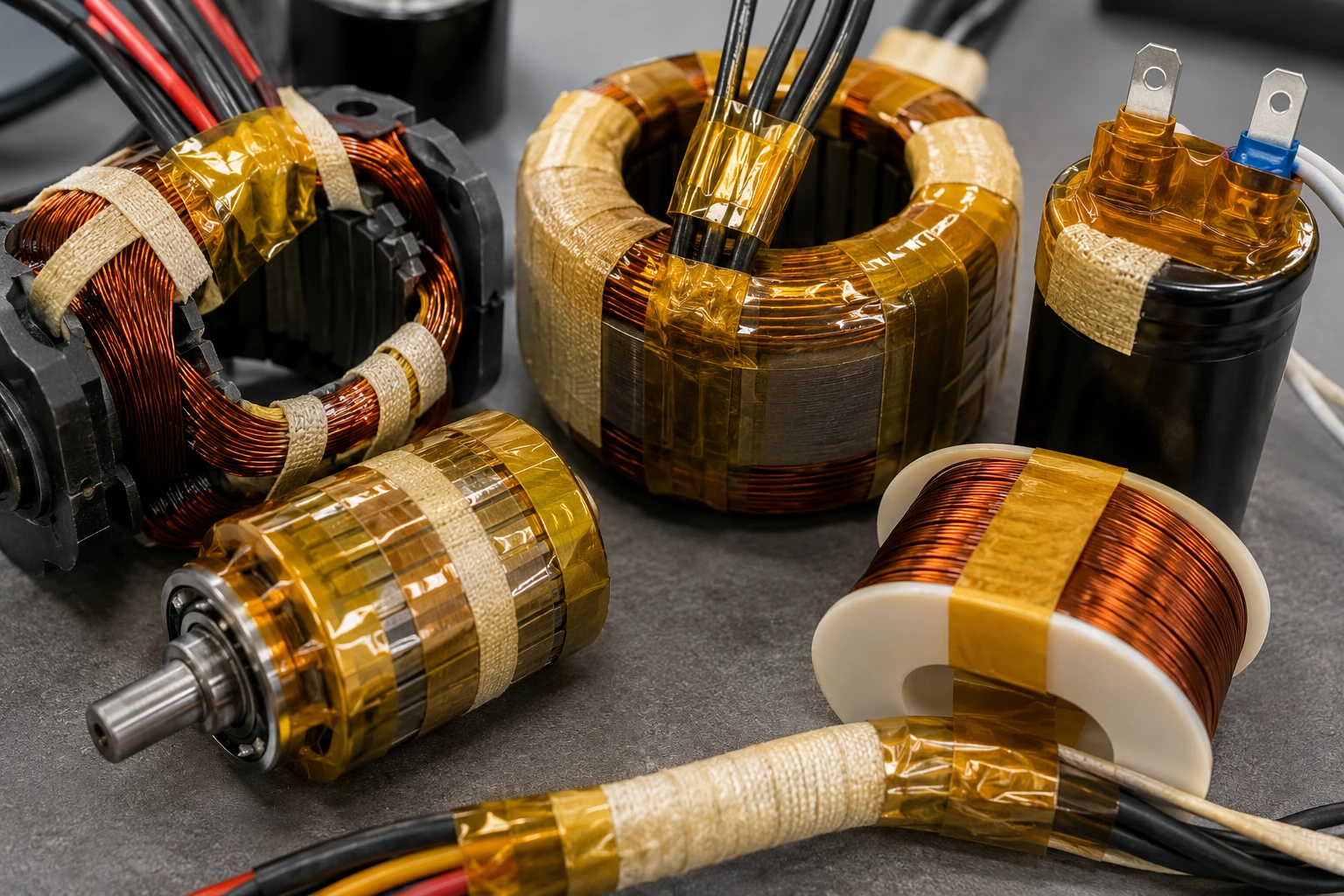

Isolation et maintien de bobines, moteurs et condensateurs avant chauffe

Les composants électrotechniques utilisés dans l’automobile, comme les bobines, moteurs, condensateurs ou transformateurs, peuvent nécessiter une isolation ou un maintien avant imprégnation, soudure ou traitement thermique.

Les rubans polyimide et tissus de verre permettent de maintenir, isoler ou renforcer les zones soumises à la chaleur, à l’abrasion, au déchirement ou aux contraintes mécaniques.

Isolation et maintien de bobines moteurs et condensateurs
Risque à éviter Déplacement de fils, isolation insuffisante, abrasion, perforation, déchirure ou défaut d’isolation après traitement thermique.
Exemples d’utilisation
  • Maintenir des fils sur carcasse avant imprégnation
  • Frettage de bobines avant traitement thermique
  • Isoler une connexion électrique exposée à la chaleur
  • Protéger une bobine ou un enroulement moteur
  • Maintenir un faisceau ou une zone électrique en environnement chaud
  • Renforcer une zone soumise à abrasion, déchirement ou perforation
  • Isoler un bobinage sur moteur électrique automobile
  • Maintenir un fil ou conducteur avant encapsulation

Produits DERFI adaptés

C0201B C0201B Tissu de verre silicone pour isolation et maintien HT. C0205B C0205B Tissu de verre silicone 200°C pour applications exigeantes. B0201M B0201M Polyimide pour isolation électrique fine et haute température. B0201ML B0201ML Polyimide ultra fin pour faible encombrement. B0204M B0204M Polyimide plus épais pour isolation renforcée.

Machines DERFI adaptées

ZCM1000 / ZCM2000 ZCM1000 / ZCM2000 Découpe de bandes d’isolation répétitives. RT7700 RT7700 Distribution de rubans techniques en atelier. RT120W RT120W Adapté aux rubans de plus grande largeur. ZCM1100 / ZCM2200 ZCM1100 / ZCM2200 Découpe sécurisée sur poste sensible.
en savoir +

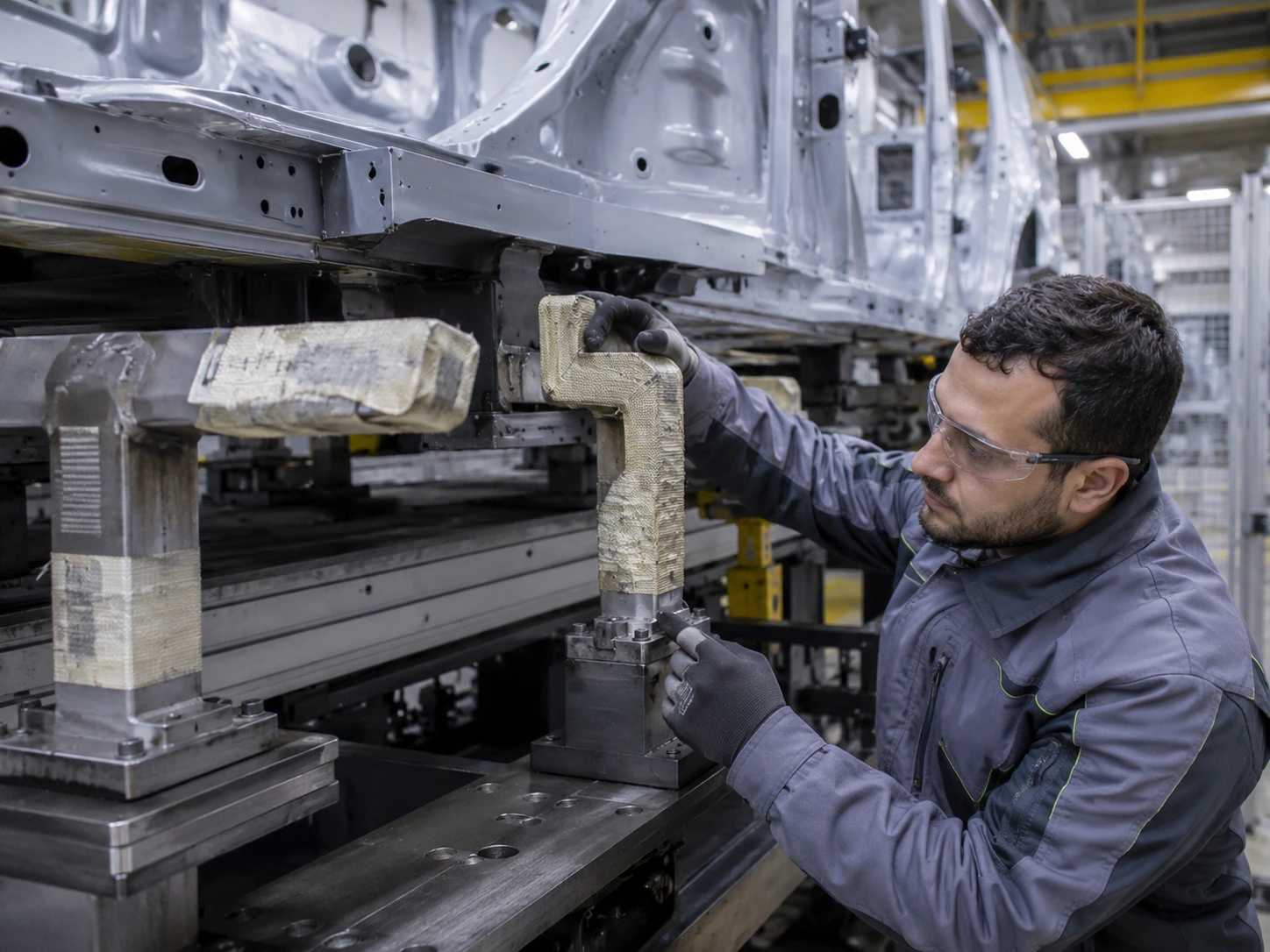

Protection d’outillages exposés à de fortes températures

Les outillages, supports de production, rails, zones de maintien ou éléments de manipulation peuvent être exposés à la chaleur, à l’abrasion ou à des contraintes mécaniques.

Les rubans tissu de verre ou élastomère silicone sont utiles lorsque la protection doit être plus robuste qu’un simple film polyester, notamment sur gabarits, supports métalliques ou zones soumises à environnement sévère.

Protection d’outillages exposés à de fortes températures
Risque à éviter Usure prématurée d’un outillage, abrasion, dégradation thermique, surface de contact détériorée ou protection insuffisante en environnement sévère.
Exemples d’utilisation
  • Protéger un outillage soumis à un cycle thermique
  • Masquer une zone de support pendant traitement chaud
  • Protéger un rail ou une pièce de maintien exposée à l’abrasion
  • Renforcer une zone d’appui en environnement sévère
  • Protéger une surface pendant projection ou traitement industriel
  • Éviter la dégradation prématurée d’un support de production
  • Protéger une zone de contact sur gabarit chaud
  • Créer une protection temporaire robuste sur outillage métallique

Produits DERFI adaptés

C0622B C0622B Tissu de verre élastomère silicone pour environnements sévères. C0205B C0205B Tissu de verre silicone 200°C pour protection exigeante. C0201B C0201B Tissu de verre silicone haute température certifié UL510. L0204V L0204V Polyester silicone 150 µm pour masquage haute température. L0201 L0201 Polyester silicone rouge pour épargne et retrait propre.

Machines DERFI adaptées

RT120W RT120W Distribution de rubans plus larges ou techniques. RT7700 RT7700 Distribution rapide de bandes sur poste. ZCM1000 / ZCM2000 ZCM1000 / ZCM2000 Découpe répétitive de formats techniques. TDA080 / TDA150 TDA080 / TDA150 Dévidoirs automatiques pour applications répétitives en production.
en savoir +

Synthèse du cas d’usage

Le masquage haute température et l’épargne technique regroupent les opérations où un ruban doit protéger une zone pendant un process thermique, chimique ou industriel : peinture poudre, passage au four, soudure à la vague, traitement de surface, protection électronique, isolation de bobines, maintien de fils ou protection d’outillages.

À retenir côté consommables

  • L0201 est adapté au masquage haute température, à la peinture poudre et au retrait propre.
  • L0202V convient aux épargnes haute température avec repérage visuel vert.
  • L0204V est utile pour les masquages peinture poudre nécessitant plus d’épaisseur.
  • B0201M et B0201ML sont adaptés aux masquages électroniques fins et à l’isolation haute température.
  • B0204M convient aux protections polyimide plus robustes.
  • C0201B, C0205B et C0622B sont adaptés aux environnements exigeants, à l’isolation et à la protection d’outillages.

À retenir côté organisation de poste

  • ZCM1000 / ZCM2000 permet de préparer des bandes haute température régulières.
  • ZCM1100 / ZCM2200 sécurise la coupe sur les postes sensibles.
  • RT7700 accélère la distribution de rubans techniques en atelier.
  • RT120W convient aux rubans larges et supports techniques.
  • TDA080 / TDA150 est adapté aux applications répétitives à cadence industrielle.
