Guide d’application automobile

Isolation électrique des faisceaux, moteurs et composants

Les véhicules modernes intègrent de nombreux faisceaux, connecteurs, capteurs, bobines, moteurs, condensateurs, cartes électroniques et circuits imprimés. Les rubans d’isolation électrique protègent ces composants contre les contraintes électriques, thermiques, chimiques et mécaniques.

Ce cas d’usage concerne les faisceaux basse tension, composants électroniques embarqués, moteurs électriques, bobinages, transformateurs, connecteurs, cartes PCB, capteurs et systèmes de puissance.

  • Isoler des câbles et faisceaux
  • Protéger des bobines, moteurs et transformateurs
  • Isoler des condensateurs et circuits imprimés
  • Maintenir des fils avant imprégnation
  • Protéger des cartes électroniques pendant certaines opérations
  • Résister à l’humidité, aux solvants ou à l’abrasion selon le ruban choisi
  • Protéger des composants exposés à la chaleur
  • Sécuriser des zones électriques sensibles
Isolation électrique des faisceaux moteurs et composants automobiles
Exemple d’application : isolation et protection de composants électriques automobiles.

Choisir le ruban d’isolation selon la contrainte électrique, thermique ou mécanique

Selon la zone du véhicule, le ruban doit répondre à des besoins différents : isolation fine, résistance à la température, protection contre l’abrasion, maintien de fils, protection PCB ou identification visuelle des câbles.

Isolation de câbles et faisceaux en zone technique

Les faisceaux automobiles doivent être protégés contre l’abrasion, les contraintes électriques, les frottements, les vibrations et parfois la chaleur. Les rubans polyester, tissu de verre ou polyimide permettent d’adapter la protection au niveau de contrainte.

Cette application concerne les zones moteur, passages proches de pièces métalliques, connexions exposées, portions de faisceaux avant intégration et zones nécessitant une isolation fiable ou une identification visuelle.

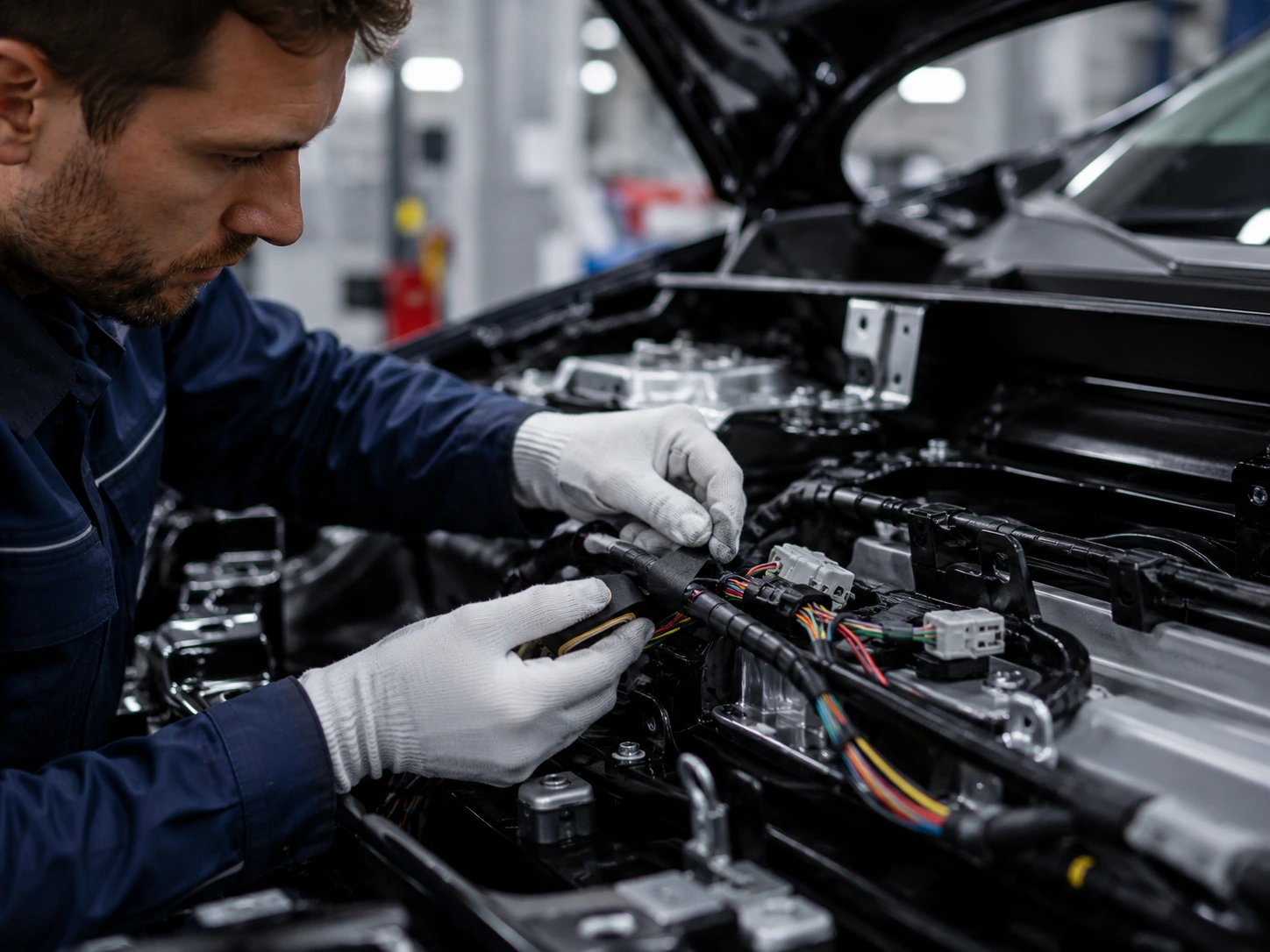

Isolation de câbles et faisceaux en zone technique automobile
Risque à éviter Abrasion du câble, frottement contre une pièce métallique, échauffement local, défaut d’isolation, vibration ou identification insuffisante du faisceau.
Exemples d’utilisation
  • Isoler un faisceau dans une zone moteur
  • Protéger un câble contre l’abrasion
  • Maintenir un faisceau électrique en position
  • Protéger une zone de connexion exposée à la chaleur
  • Isoler un câble proche d’une pièce métallique
  • Renforcer une zone soumise à frottement
  • Protéger une portion de faisceau avant intégration
  • Identifier un câble grâce à un ruban de couleur

Produits DERFI adaptés

L0103J L0103J Polyester jaune 60 µm pour isolation électrique et identification. L0107N L0107N Polyester noir 80 µm pour isolation électrique discrète. L0108N L0108N Polyester noir 100 µm pour isolation renforcée. C0109B C0109B Tissu de verre acrylique blanc, classe thermique 155°C. C0201B C0201B Tissu de verre silicone haute température, classe H. B0201M B0201M Polyimide silicone HT 55 µm pour isolation fine et haute température.

Machines DERFI adaptées

ZCM1000 / ZCM2000 ZCM1000 / ZCM2000 Découpe répétitive de rubans d’isolation à longueur régulière. ZCM1100 / ZCM2200 ZCM1100 / ZCM2200 Découpe sécurisée pour postes sensibles ou encadrés. RT7700 RT7700 Distribution rapide de rubans techniques sur poste électrique. DSH-MONO DSH-MONO Application de rubans simple face avec protecteur selon configuration.
en savoir +

Protection de bobines, moteurs et transformateurs

Les bobines, moteurs électriques, transformateurs et condensateurs nécessitent des rubans capables de résister à la température, aux contraintes diélectriques et parfois à l’abrasion.

Les rubans polyimide, polyester et tissus de verre permettent de maintenir des fils, frettager des enroulements, isoler des connexions et protéger des composants avant imprégnation, encapsulation ou traitement thermique.

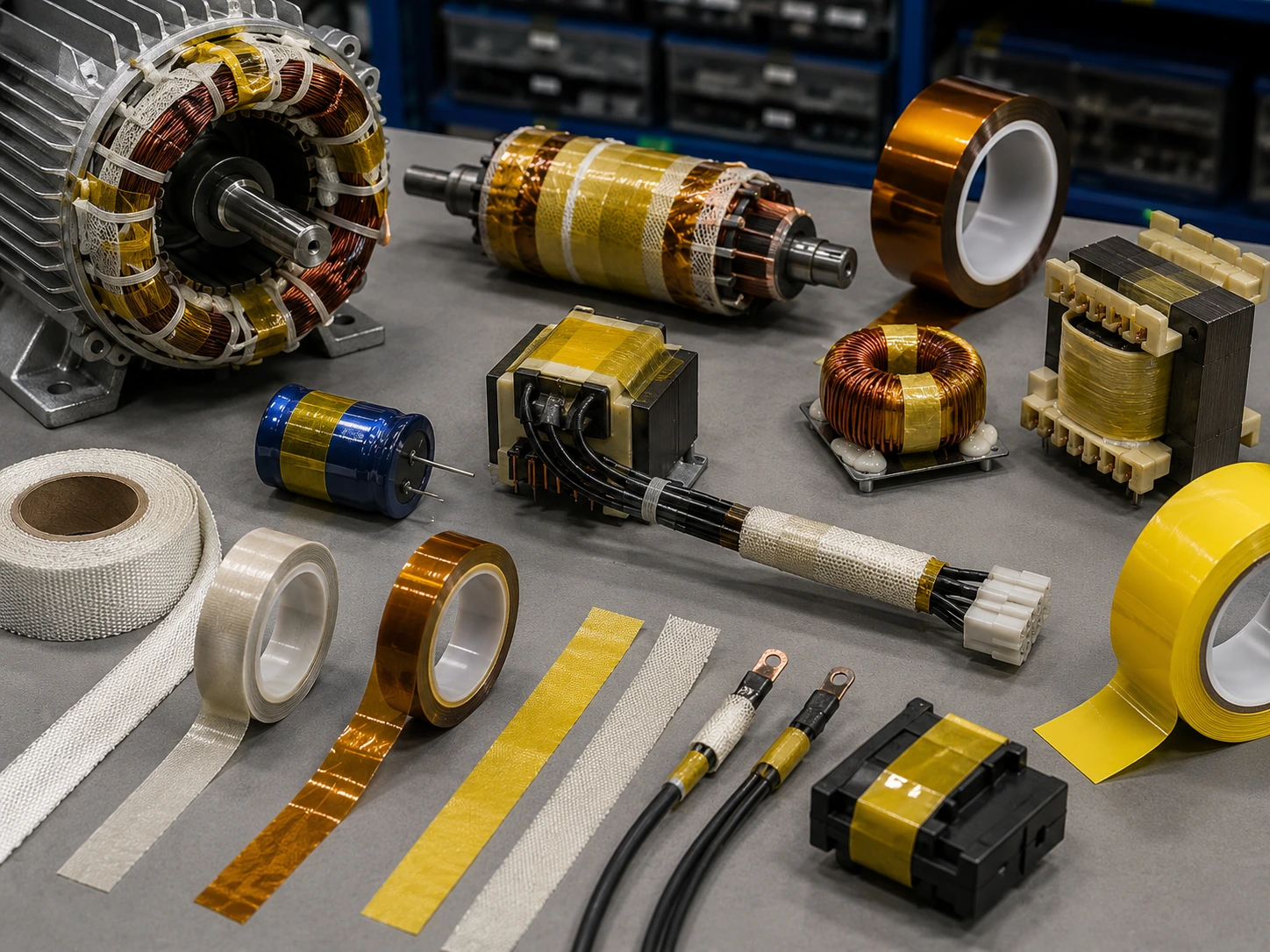

Protection de bobines moteurs et transformateurs automobiles
Risque à éviter Défaut diélectrique, fil mal maintenu, échauffement, abrasion, décollement avant imprégnation ou isolation insuffisante sur bobinage.
Exemples d’utilisation
  • Isoler une bobine moteur
  • Maintenir des fils avant imprégnation
  • Protéger un condensateur en production
  • Réaliser une isolation en couche sur bobinage
  • Protéger un transformateur miniature
  • Frettage d’un enroulement avant traitement
  • Renforcer une zone électrique soumise à température
  • Maintenir des connexions avant encapsulation

Produits DERFI adaptés

B0201M B0201M Polyimide silicone HT 55 µm, tenue diélectrique 6 kV. B0201ML B0201ML Polyimide 35 µm pour applications fines et conformables. B0204M B0204M Polyimide 180 µm pour isolation plus robuste. L0103J L0103J Polyester jaune UL510 pour recouvrements de bobines. C0109B C0109B Tissu de verre acrylique pour isolation mécanique et thermique. C0201B C0201B Tissu de verre silicone pour haute température. C0205B C0205B Tissu de verre silicone 200°C pour applications exigeantes.

Machines DERFI adaptées

ZCM1000 / ZCM2000 ZCM1000 / ZCM2000 Préparation de bandes répétitives pour bobines et composants. RT7700 RT7700 Distribution rapide sur poste électrique ou électrotechnique. RT120W RT120W Distribution de rubans larges ou supports techniques. ZCM1100 / ZCM2200 ZCM1100 / ZCM2200 Découpe sécurisée sur poste sensible.
en savoir +

Masquage et protection de PCB

Les cartes électroniques utilisées dans les véhicules peuvent nécessiter un masquage temporaire pendant soudure, traitement thermique, protection de surface ou assemblage.

Les rubans polyimide sont particulièrement adaptés aux zones fines, composants électroniques, contacts, connecteurs et surfaces de PCB nécessitant une protection stable en température.

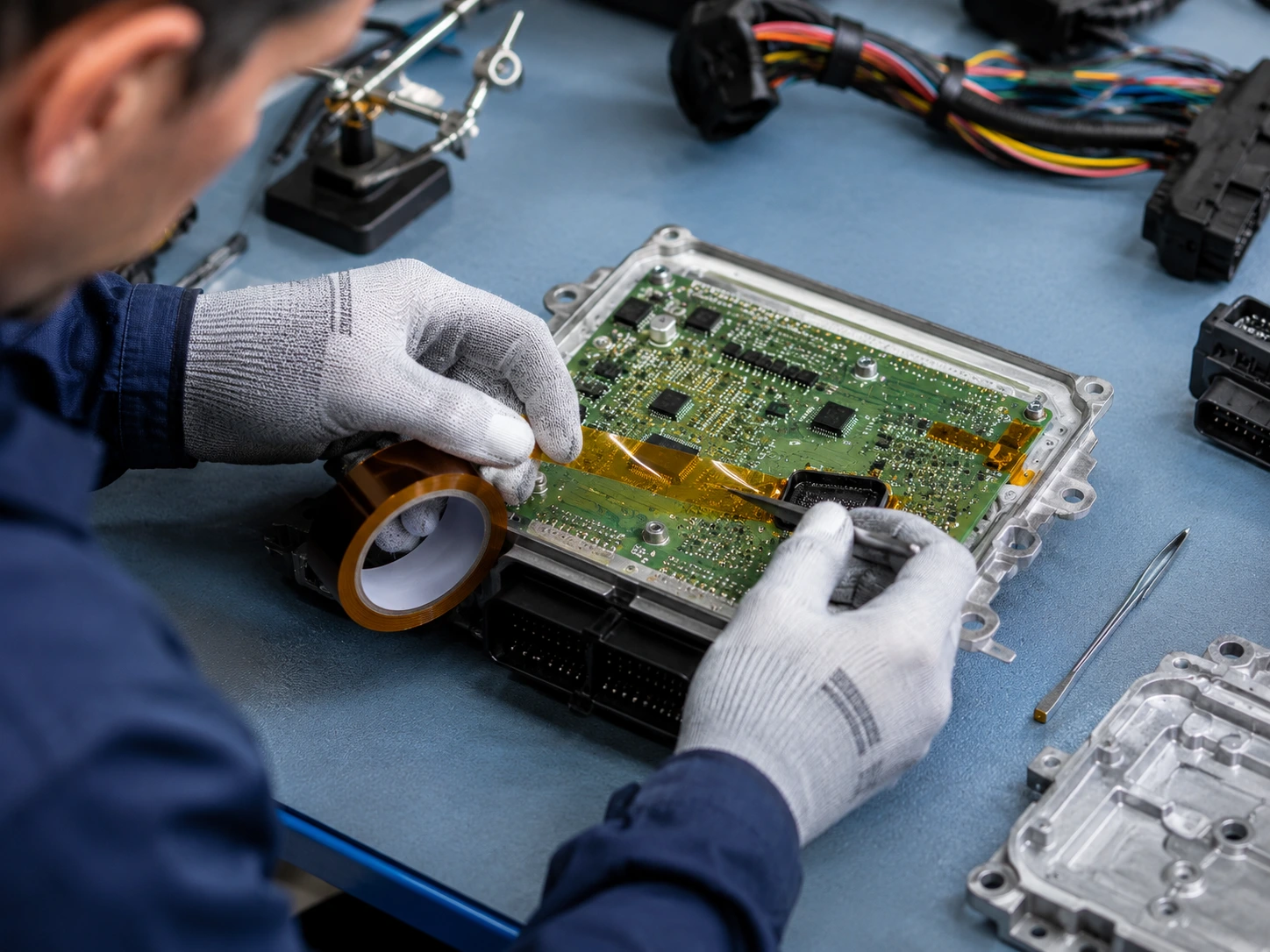

Masquage et protection de PCB automobile
Risque à éviter Dépôt sur contacts, surépaisseur gênante, protection instable en chauffe, zone PCB contaminée ou connecteur mal protégé.
Exemples d’utilisation
  • Masquer des contacts sur carte PCB
  • Protéger une zone avant soudure à la vague
  • Isoler une piste ou zone sensible
  • Protéger une zone de connecteur
  • Éviter les dépôts sur une partie électronique
  • Maintenir une protection pendant traitement thermique
  • Protéger une carte avant vernissage sélectif
  • Masquer une zone de test ou d’interface

Produits DERFI adaptés

B0201M B0201M Polyimide silicone HT pour PCB, soudure et isolation. B0201ML B0201ML Polyimide ultra fin pour faible surépaisseur. B0204M B0204M Polyimide épais pour protection renforcée. L0104T L0104T Polyester transparent 60 µm pour isolation, PCB et traitement poudre. C0201B C0201B Tissu de verre silicone pour protection robuste.

Machines DERFI adaptées

ZCM1000 / ZCM2000 ZCM1000 / ZCM2000 Découpe de petites bandes à longueur régulière. RT7700 RT7700 Distribution rapide de rubans techniques en atelier électronique. ZCM1100 / ZCM2200 ZCM1100 / ZCM2200 Coupe sécurisée pour postes sensibles.
en savoir +

Identification et repérage de câbles

Les rubans colorés facilitent le repérage visuel des câbles, faisceaux, composants, zones d’intervention ou éléments de contrôle. Dans un environnement industriel, cela améliore la lecture du poste et limite les erreurs.

Cette application peut être utilisée pour distinguer plusieurs circuits, signaler une zone de réparation, repérer une liaison électrique ou identifier une zone à contrôler sur faisceau.

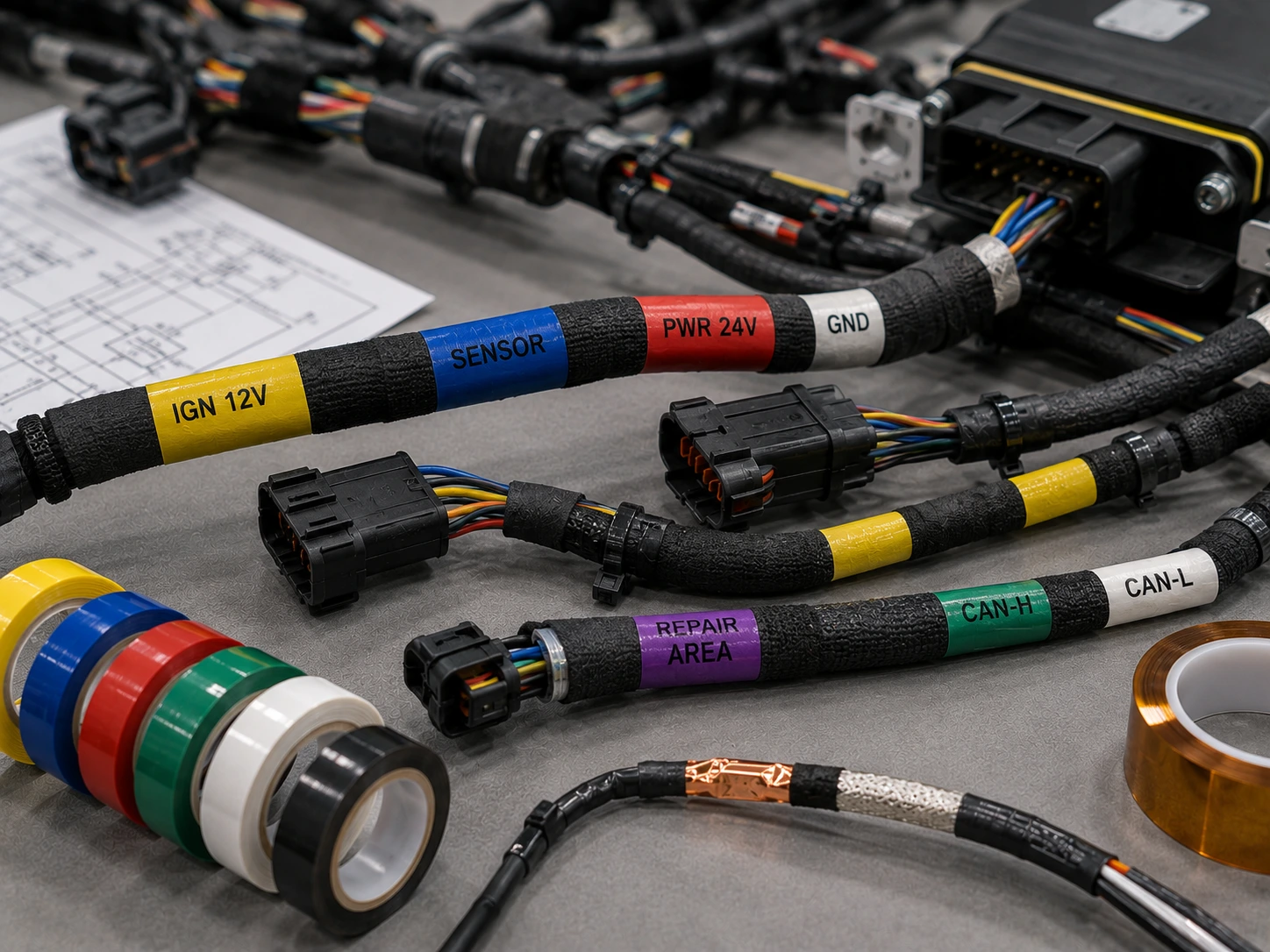

Identification et repérage de câbles automobiles
Risque à éviter Confusion entre circuits, erreur de contrôle, câble non identifié, zone de réparation mal repérée ou absence de marquage visible en production.
Exemples d’utilisation
  • Identifier un câble ou une liaison électrique
  • Repérer une zone de faisceau à contrôler
  • Différencier plusieurs circuits
  • Marquer une zone de réparation ou reprise
  • Signaler un composant isolé
  • Réaliser une épissure visible
  • Marquer temporairement une zone de test
  • Faciliter le contrôle qualité sur faisceaux

Produits DERFI adaptés

L0103J L0103J Polyester jaune pour isolation, marquage et identification. L0107N L0107N Polyester noir pour isolation discrète et repérage sobre. L0108N L0108N Polyester noir 100 µm pour isolation renforcée. B0201M B0201M Polyimide ambre pour repérage en environnement électronique. Q0145U Q0145U Cuivre conducteur si le repérage est associé au blindage.

Machines DERFI adaptées

ZCM1000 / ZCM2000 ZCM1000 / ZCM2000 Découpe répétitive de bandes de marquage. RT7700 RT7700 Distribution rapide de rubans d’identification. ZCM1100 / ZCM2200 ZCM1100 / ZCM2200 Coupe sécurisée pour postes de câblage sensibles.
en savoir +

Synthèse du cas d’usage

L’isolation électrique automobile regroupe les opérations de protection des câbles, faisceaux, bobines, moteurs, condensateurs, cartes électroniques, circuits imprimés et zones électriques sensibles. Le choix du ruban dépend du niveau d’isolation recherché, de la température, de l’abrasion, de la finesse nécessaire et du besoin éventuel de repérage.

À retenir côté consommables

  • B0201M convient à l’isolation fine, haute température, PCB et bobinage.
  • B0201ML est adapté aux applications électroniques fines avec faible surépaisseur.
  • B0204M répond aux besoins d’isolation polyimide renforcée.
  • L0103J convient à l’isolation électrique, au marquage et à l’identification.
  • L0107N / L0108N sont adaptés à l’isolation polyester noire.
  • L0104T convient à l’isolation transparente, PCB et traitement poudre.
  • C0109B répond aux besoins d’isolation électrique en tissu de verre acrylique.
  • C0201B / C0205B sont adaptés à l’isolation haute température en tissu de verre.
  • P0205 convient à l’isolation diélectrique PTFE haute température.

À retenir côté organisation de poste

  • ZCM1000 / ZCM2000 permet la découpe répétitive de bandes d’isolation.
  • ZCM1100 / ZCM2200 sécurise la coupe sur les postes sensibles.
  • RT7700 accélère la distribution des rubans techniques en atelier électrique ou électronique.
  • RT120W est utile pour les rubans larges et supports techniques.
  • DSH-MONO peut être utilisé selon la présence d’un protecteur ou d’un liner.
