Guide d’application automobile

Blindage électromagnétique et continuité électrique

Les véhicules modernes embarquent de nombreux systèmes électroniques : capteurs, calculateurs, batteries, faisceaux, circuits imprimés flexibles, systèmes d’aide à la conduite et modules de puissance. Certaines applications nécessitent un blindage électrostatique ou électromagnétique afin de limiter les perturbations et d’assurer une continuité électrique.

Le ruban cuivre Q0145U DERFI est conçu pour le blindage électrostatique. Sa fiche technique indique un support cuivre de 75 µm avec colle acrylique conductrice UL510, utilisé pour l’enroulement de câbles, batteries, circuits imprimés flexibles et opérations de bobinage dans l’électronique, l’automobile et l’aéronautique.

  • Réaliser un blindage électrostatique
  • Enrouler des câbles ou batteries
  • Protéger des circuits imprimés flexibles
  • Créer une continuité électrique
  • Limiter certaines interférences électromagnétiques
  • Répondre à des besoins automobiles, électroniques et aéronautiques
Blindage électromagnétique et continuité électrique automobile
Exemple d’application : blindage conducteur sur câble, faisceau ou composant électronique.

Choisir le blindage selon la zone électrique à protéger

Le blindage conducteur permet de protéger une liaison sensible, de renforcer une continuité électrique ou de compléter une isolation existante. Selon l’environnement, il peut être associé à des rubans d’isolation polyester, polyimide ou tissu de verre.

Blindage de câbles et faisceaux sensibles

Certains faisceaux proches de composants électroniques, modules de puissance ou équipements de communication peuvent nécessiter une protection contre les interférences.

Le ruban cuivre permet d’enrouler une portion de câble ou de faisceau afin de créer une barrière conductrice, renforcer un blindage existant, réaliser une continuité électrique locale ou préparer une mise à la masse ponctuelle.

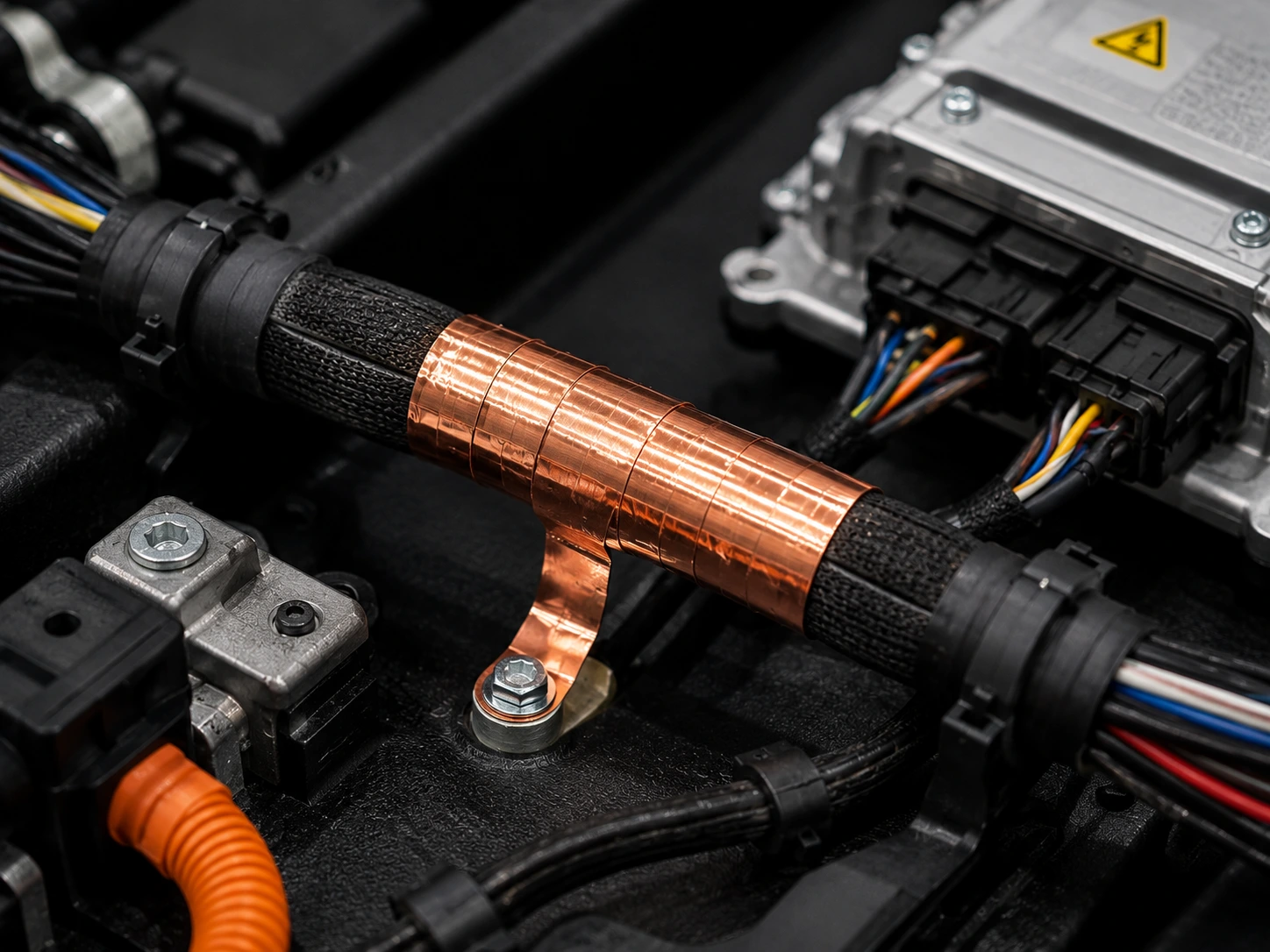

Blindage de câbles et faisceaux sensibles automobiles
Risque à éviter Interférences sur signal faible, continuité électrique incomplète, perturbation proche d’un module de puissance, blindage local insuffisant ou câble sensible non protégé.
Exemples d’utilisation
  • Enrouler un câble sensible avec un ruban cuivre
  • Blinder une liaison proche d’un module électronique
  • Protéger une portion de faisceau exposée à des perturbations
  • Créer une continuité conductrice autour d’un câble
  • Limiter les interférences sur un signal faible
  • Protéger un faisceau proche d’un système de puissance
  • Renforcer un blindage existant sur une zone localisée
  • Créer une mise à la masse ponctuelle

Produits DERFI adaptés

Q0145U Q0145U Ruban cuivre 75 µm avec colle acrylique conductrice UL510 pour blindage. L0103J L0103J Polyester jaune pour isolation complémentaire et identification visuelle. B0201M B0201M Polyimide pour isolation fine et protection haute température. C0109B C0109B Tissu de verre pour isolation mécanique et thermique complémentaire.

Machines DERFI adaptées

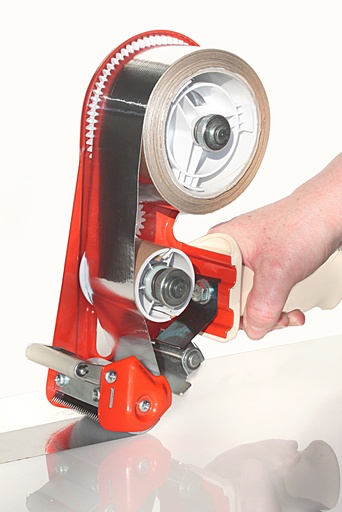

ZCM1000 / ZCM2000 ZCM1000 / ZCM2000 Découpe de longueurs répétitives pour câbles et faisceaux. RT7700 RT7700 Distribution rapide de rubans techniques sur poste électrique. DSH-MONO DSH-MONO Application de rubans simple face avec protecteur selon configuration.
en savoir +

Protection de circuits imprimés flexibles

Les circuits imprimés flexibles ou composants électroniques plats peuvent nécessiter une protection conductrice ou une continuité électrique sur certaines zones.

Le blindage cuivre peut être utilisé pour protéger une piste, créer une liaison conductrice locale, renforcer une continuité électrique ou protéger un module compact. Il peut être associé à un ruban d’isolation polyester ou polyimide selon la contrainte thermique ou électrique.

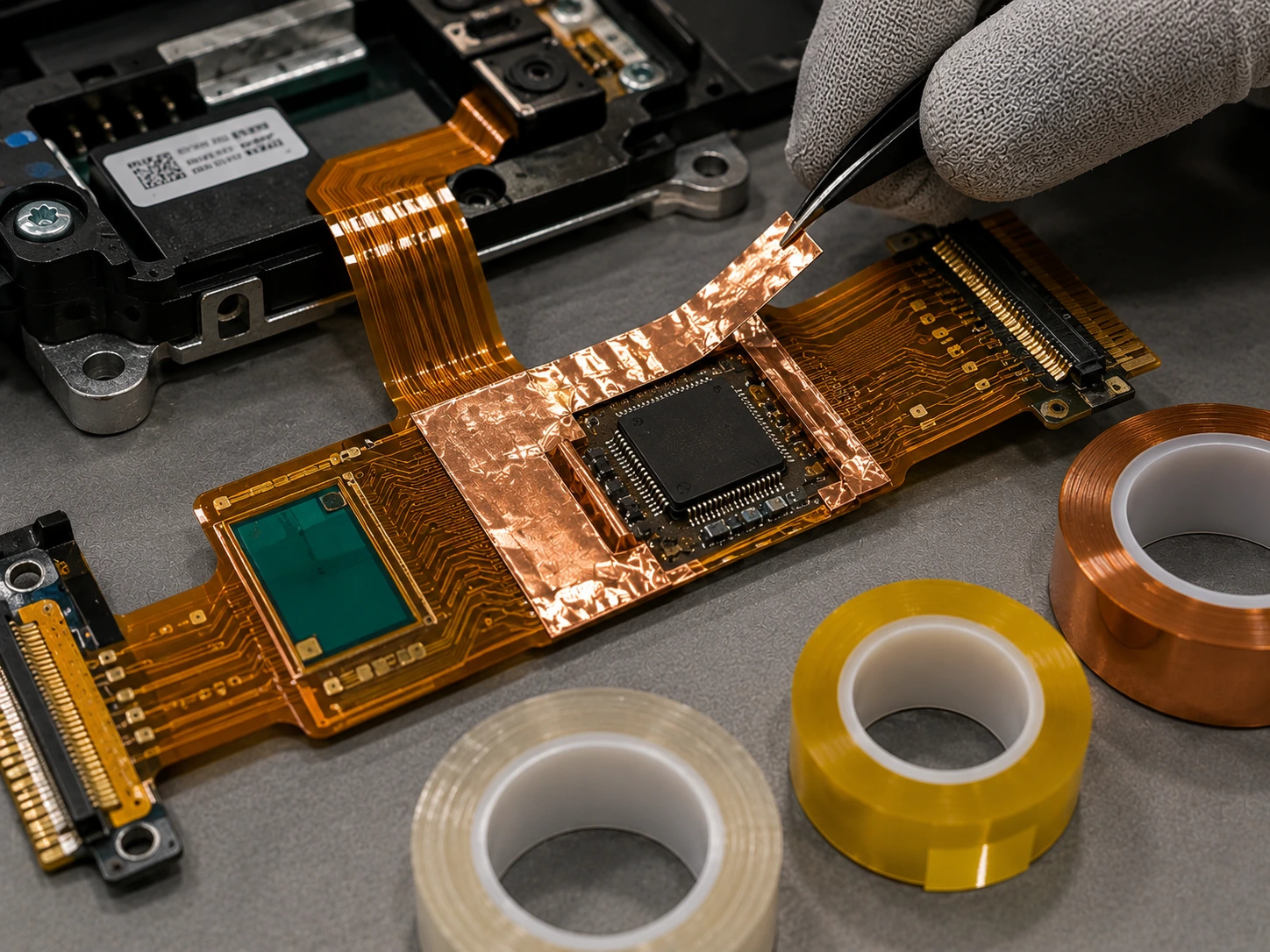

Protection de circuits imprimés flexibles automobile
Risque à éviter Zone conductrice non protégée, continuité électrique insuffisante, contact parasite, absence d’isolation complémentaire ou composant sensible exposé aux perturbations.
Exemples d’utilisation
  • Protéger une piste ou zone conductrice
  • Blinder un circuit imprimé flexible
  • Créer une liaison conductrice locale
  • Protéger un module électronique compact
  • Renforcer une continuité électrique sur un capteur
  • Réaliser une protection autour d’un composant sensible
  • Associer blindage cuivre et isolation polyester
  • Préparer une zone de contact électrique avant assemblage

Produits DERFI adaptés

Q0145U Q0145U Cuivre conducteur pour blindage et continuité électrique locale. B0201M B0201M Polyimide pour isolation haute température en complément du blindage. L0104T L0104T Polyester transparent pour protection et isolation sur zone électronique. L0103J L0103J Polyester jaune pour identification et isolation complémentaire.

Machines DERFI adaptées

ZCM1000 / ZCM2000 ZCM1000 / ZCM2000 Préparation de bandes précises pour cartes et circuits flexibles. RT7700 RT7700 Distribution rapide de rubans techniques en atelier électronique. ZCM1100 / ZCM2200 ZCM1100 / ZCM2200 Coupe sécurisée pour postes électroniques sensibles.
en savoir +

Blindage de batteries et modules électriques

Les batteries, packs, modules et sous-ensembles électriques peuvent nécessiter une protection conductrice, une identification ou une isolation complémentaire selon l’environnement.

Le ruban cuivre permet de créer une continuité électrique autour d’un composant ou d’un sous-ensemble, tandis que les rubans polyimide, polyester ou tissu de verre peuvent compléter la protection par une isolation thermique, mécanique ou visuelle.

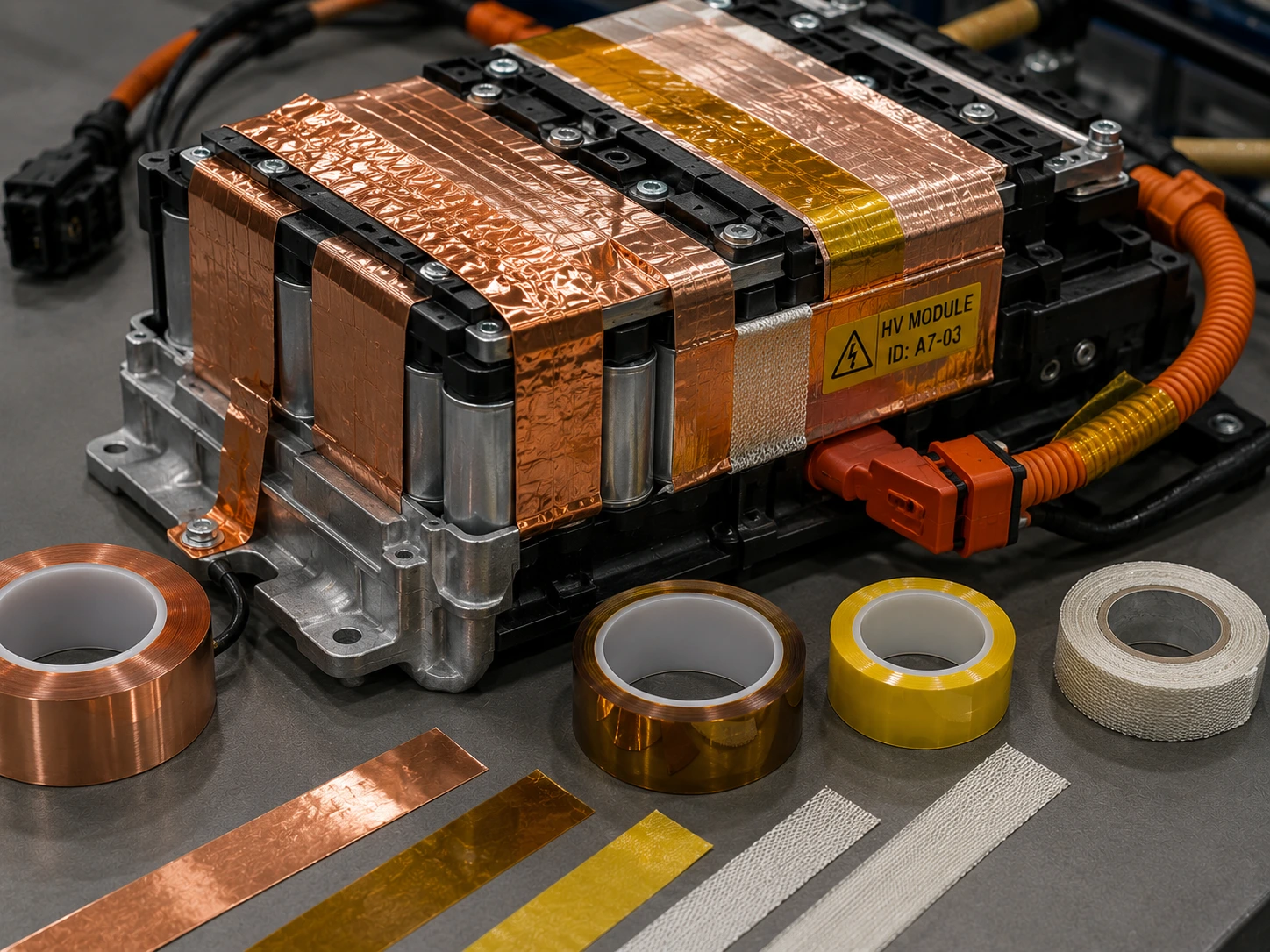

Blindage de batteries et modules électriques automobiles
Risque à éviter Continuité électrique incomplète, zone conductrice exposée, module sensible non protégé, absence d’isolation adjacente ou repérage insuffisant d’une zone technique.
Exemples d’utilisation
  • Enrouler une batterie ou un module
  • Protéger une zone de contact ou de liaison
  • Créer une continuité électrique autour d’un composant
  • Associer blindage cuivre et ruban isolant
  • Protéger un sous-ensemble électrique embarqué
  • Maintenir une zone conductrice pendant assemblage
  • Isoler une zone adjacente après blindage
  • Identifier une zone technique avec ruban coloré

Produits DERFI adaptés

Q0145U Q0145U Ruban cuivre conducteur pour blindage électrostatique. B0201M B0201M Polyimide pour isolation haute température complémentaire. L0103J L0103J Polyester jaune pour isolation et repérage visuel. C0109B C0109B Tissu de verre pour isolation mécanique complémentaire.

Machines DERFI adaptées

ZCM1000 / ZCM2000 ZCM1000 / ZCM2000 Découpe de longueurs répétitives pour modules et sous-ensembles. RT7700 RT7700 Distribution rapide de rubans techniques sur poste. DSH-MONO DSH-MONO Application de rubans simple face selon protecteur ou liner.
en savoir +

Synthèse du cas d’usage

Le blindage électromagnétique et la continuité électrique concernent les câbles sensibles, faisceaux, batteries, modules électriques, circuits imprimés flexibles et composants électroniques nécessitant une protection conductrice ou une continuité locale. Le ruban cuivre Q0145U constitue le produit central de ce cas d’usage, souvent associé à des rubans d’isolation complémentaires.

À retenir côté consommables

  • Q0145U est adapté au blindage électrostatique, à la continuité électrique, aux câbles, batteries et circuits imprimés flexibles.
  • B0201M convient à l’isolation haute température complémentaire en environnement électronique.
  • L0103J permet l’isolation et le repérage visuel des zones techniques.
  • L0104T est utile pour la protection transparente et l’isolation de zones électroniques.
  • C0109B répond aux besoins d’isolation mécanique et thermique complémentaire.

À retenir côté organisation de poste

  • ZCM1000 / ZCM2000 permet la découpe de longueurs répétitives pour câbles, faisceaux, modules et circuits.
  • RT7700 accélère la distribution de rubans techniques en atelier électrique ou électronique.
  • ZCM1100 / ZCM2200 sécurise la découpe sur les postes sensibles.
  • DSH-MONO peut être utilisé selon la présence d’un protecteur ou d’un liner sur le ruban.
