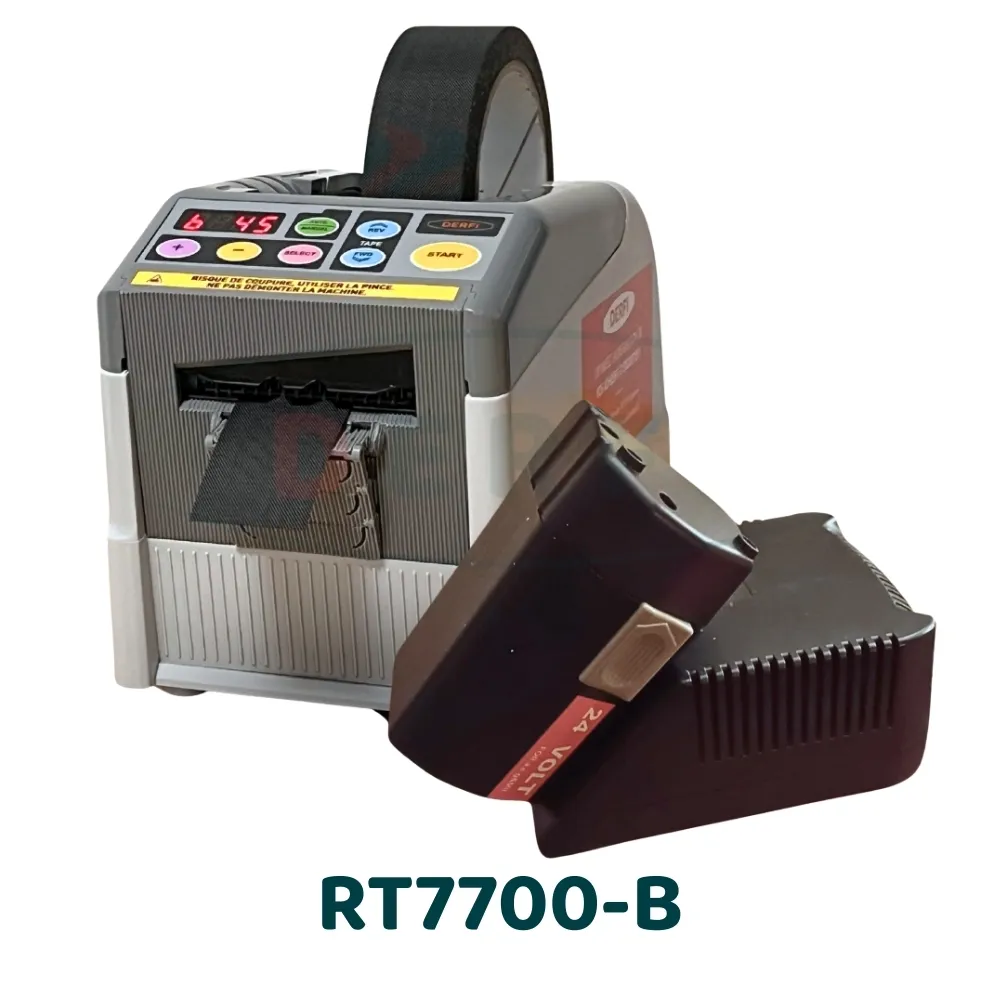

RT7700-B - Dispenser automatico di adesivo a batteria

RT7700-B Dispenser automatico di adesivo a batteria

Il RT7700-B è un distributore di nastro automatico, a batteria e programmabile a livello industriale, progettato per l'erogazione precisa e ripetuta di nastri adesivi in ​​postazioni di lavoro dove la mobilità è essenziale.

È particolarmente adatta ai professionisti che utilizzano regolarmente nastri adesivi tecnici, adesivi ad alta adesività, nastri tessili o nastri biadesivi, e che necessitano di una macchina compatta, portatile e autonoma.

Taglio programmabile e automatizzato

Il modello RT7700-B consente di programmare la lunghezza di taglio tra 5 e 999 mm. Può memorizzare fino a 6 programmi diversi, identificati da lettere, per facilitare il collegamento in serie di diversi formati di nastro sulla stessa workstation.

La distribuzione può essere utilizzata:

• in modalità semiautomatica

• in modalità automatica

• in modalità sequenziale programmata

Questa flessibilità di regolazione la rende una soluzione ideale sia per operazioni di produzione ripetitive che per tagli più variabili.

Mobilità e autonomia sul campo

La differenza principale tra il modello RT7700-B e la versione cablata risiede nell'alimentazione a batteria.

Questa autonomia consente:

• per lavorare senza una presa elettrica nelle vicinanze

• per spostare facilmente la macchina da una postazione all'altra

• per utilizzare la bobina su postazioni di lavoro temporanee, mobili o remote

• per eliminare i cavi sul pavimento e i vincoli di installazione

La RT7700-B è quindi perfettamente adatta ad officine, aree logistiche, stazioni di confezionamento mobili e ambienti industriali flessibili.

Compatibile con molti nastri

La RT7700-B accetta un'ampia varietà di materiali:

• nastri adesivi monofacciali

• nastri a doppia faccia

• nastri tessili

• nastri tecnici

• pellicole protettive

• documenti tecnici e materiali flessibili

Accetta bobine da 6 a 60 mm di larghezza, fino a 300 mm di diametro esterno, con tutti i tipi di mandrini grazie al suo sistema senza mozzo.

Memoria programmabile per un massimo di 6 lunghezze

La RT7700-B consente di salvare fino a 6 lunghezze di taglio per facilitare i cambi di formato e automatizzare le sequenze ripetitive.

Metodi di distribuzione automatici o semiautomatici

A seconda delle esigenze dell'operatore, la macchina può funzionare:

• con grilletto manuale

• disponibile per la distribuzione automatica dopo la raccolta

• in una sequenza programmata

Utilizzo simultaneo di due bobine

Il modello RT7700-B può ospitare due bobine contemporaneamente grazie a un separatore regolabile.

Questa configurazione consente:

• l'uso di due nastri diversi

• il lavoro di due operatori

• risparmio di tempo sulle postazioni di lavoro di produzione

Sistema di taglio sicuro

La macchina è dotata di un sistema di taglio protetto, adatto all'uso professionale in ambiente industriale.

Design compatto e portatile

Grazie alle dimensioni ridotte e al peso contenuto, l'RT7700-B è facile da spostare e integrare in postazioni di lavoro affollate o mobili.

Taglio programmabile a lunghezza precisa

Il RT7700B è principalmente un dispensatore automatico di nastro industriale con taglio programmabile, alimentato a batteria. La lunghezza di taglio si regola facilmente tramite i pulsanti "+" e "-" situati sul pannello di controllo.

L'utente può definire lunghezze comprese tra 5 e 999 mm, con una tolleranza massima di ± 1 mm, garantendo un taglio personalizzato, preciso e perfettamente ripetibile, essenziale per produzioni industriali esigenti, anche su postazioni di lavoro mobili o temporanee.

Distribuzione automatizzata o semiautomatizzata

Questo dispenser automatico di nastro adesivo industriale a batteria offre due modalità operative, che gli consentono di adattarsi a tutte le velocità di produzione:

Modalità semiautomatica

Dopo ogni taglio, l'operatore avvia la distribuzione successiva premendo il pulsante START. Questa modalità offre un ottimo compromesso tra controllo manuale e velocità di esecuzione.

Modalità automatica

Grazie a una cella di rilevamento fotoelettrico, l'RT7700B eroga automaticamente un nuovo pezzo di nastro non appena viene recuperato quello precedente. Questa modalità riduce notevolmente la manipolazione manuale, migliora il comfort dell'operatore e aumenta significativamente la produttività, anche in assenza di alimentazione di rete.

Memoria programmabile per un massimo di 6 lunghezze

La RT7700B conserva il sistema di programmazione avanzato della gamma RT. Consente di memorizzare fino a 6 diverse lunghezze di taglio, identificate dalle lettere A a F.

Ciascun programma può corrispondere a una lunghezza specifica (ad esempio A = 10 mm, B = 20 mm, C = 30 mm, ecc.), una caratteristica ideale per gli operatori che gestiscono diversi formati di adesivo in successione, nella stessa postazione o in movimento.

Navigazione intelligente tra i programmi

Sono disponibili due modalità di navigazione:

• Selezione manuale: passaggio tra i programmi tramite il tasto di selezione

• Selezione automatica sequenziale: L'utente definisce il numero di pezzi da erogare per ciascun programma; l'erogatore alterna automaticamente tra i programmi A, B, C, ecc., senza intervento umano.

Questa funzionalità consente l'automazione avanzata delle sequenze di taglio, anche in un ambiente mobile.

Prestazioni elevate e cadenza

La RT7700B garantisce una velocità di uscita elevata e costante, assicurando al contempo una qualità di taglio uniforme. Queste prestazioni riducono i tempi di inattività, ottimizzano la produttività e minimizzano gli sprechi di nastro, anche durante il funzionamento intensivo a batteria.

Grande versatilità dei mulinelli

Come l'RT7700, l'RT7700B non ha un hub, il che gli consente di ospitare:

• Larghezza del nastro: da 6 a 60 mm

• Diametro esterno della bobina: fino a 300 mm

• Tutti i diametri del mandrino

Un sistema di fissaggio regolabile garantisce una perfetta stabilità del nastro, indipendentemente dalle dimensioni della bobina.

Utilizzo simultaneo di due bobine

Grazie a un separatore regolabile agganciato sotto la base del dispositivo, l'RT7700B può funzionare con due rotoli di adesivo contemporaneamente.

Questa configurazione consente:

• L'utilizzo di due nastri diversi (per larghezza, colore o tipo)

• Il lavoro simultaneo di due operatori

• Risparmio di tempo e spazio sulle postazioni di lavoro di produzione

Nella configurazione a doppia traccia, la cella di rilevamento si attiva solo quando entrambi i nastri sono stati recuperati, garantendo una distribuzione sincronizzata e sicura.

Vantaggi specifici della versione a batteria RT7700B

• Maggiore mobilità: la batteria integrata consente un utilizzo completamente autonomo, senza vincoli legati a un'alimentazione elettrica fissa.
• Flessibilità sul campo: ideale per postazioni di lavoro mobili, cantieri edili, aree logistiche o ambienti in cui le prese elettriche sono limitate o inesistenti.

• Risparmio di tempo immediato: non è necessaria la ricerca di una fonte di alimentazione: messa in servizio rapida e continuità operativa.

• Maggiore sicurezza: Rimozione dei cavi elettrici dal pavimento, con conseguente riduzione dei rischi di inciampo, strappo o sovraccarico elettrico.
• Facilità d'uso: Attrezzatura più ergonomica, più facile da spostare e posizionare, senza cavi ingombranti.
• Applicazione versatile: Adatto a una vasta gamma di ambienti professionali: officine, magazzini, aree di preparazione, postazioni di lavoro temporanee o mobili.
• Costi operativi ridotti: minore consumo diretto di energia elettrica e nessuna necessità di cavi o estensioni aggiuntive.
• Affidabilità e prestazioni costanti: Alimentazione stabile che garantisce tagli regolari, prestazioni costanti ed eccellente soddisfazione dell'utente.

Materiali adesivi compatibili

Nastri 3M, filamento, resistenti, tessuto in acetato, tessuto in vetro, biadesivi, Nomex, pre-adesivi, cellophane, carta kraft, nastro adesivo di mascheratura, plastica, nastro antistrappo, Nitto, ecc.

Materiali non adesivi compatibili

Pellicole protettive, carta adesiva, pellicola isolante, alluminio, rame, carta tecnica, ecc.

Avvio e caricamento della bobina

Il modello RT7700B funziona a batteria, consentendo l'utilizzo autonomo senza alimentazione di rete.

1. Prima dell'uso, verificare che la batteria sia sufficientemente carica.

2. Accendere il dispositivo utilizzando l'interruttore ON / OFF situato sul retro.

3. Aprire lo sportellino di fissaggio e installare l'avvolgicavo con il lato adesivo rivolto verso il basso, in corrispondenza dell'uscita.

4. Regolare la larghezza del supporto posteriore in base allo spessore del mulinello per garantire una stabilità perfetta.

5. Inserire il nastro tra i rulli di azionamento e chiudere il coperchio.

6. Premere il tasto FWD per avanzare la barra multifunzione.

7. Premere START per eseguire il primo taglio.

L'avvolgitore automatico RT7700B è quindi pronto all'uso, anche in ambienti mobili o in assenza di presa elettrica.

Programmazione delle lunghezze di taglio

La RT7700B consente di memorizzare fino a 6 lunghezze diverse, che vanno da 5 a 999 mm, identificate dai programmi A a F.

Registra una lunghezza

1. Premere SELECT per scegliere un programma (da A a F).

2. Regola la lunghezza utilizzando i tasti + / – (scorrimento rapido tenendo premuto il tasto).

3. Premere SELECT di nuovo per confermare e passare al programma successivo.

Modalità operative

Modalità semiautomatica

1. Verificare che il LED blu sia spento (in caso contrario, premere AUTO / MANU).

2. Seleziona il programma desiderato.

3. Premere START per ogni taglio.

Questa modalità offre il controllo totale sulla distribuzione dei nastri, ideale per operazioni singole o variabili.

Modalità automatica

1. Premere AUTO / MANU finché il LED blu non si accende.

2. Seleziona un programma salvato.

Grazie alla cella di rilevamento fotoelettrico, l'RT7700B eroga automaticamente un nuovo pezzo dopo ogni prelievo del nastro, senza intervento manuale.

Per la commutazione automatica dei programmi, tenere premuto il pulsante AUTO / MANU: il passaggio da A a B, poi a C, ecc., avviene automaticamente.

Predefinire il numero di tagli

Modalità P (nastri adesivi)

Consente di definire un numero preciso di tagli, compreso tra 5 e 999 pezzi.

1. Seleziona un programma (dalla A alla F).

2. Tieni premuto SELECT finché non viene visualizzato LCON, quindi scorri verso il basso fino a P.

3. Regola il numero di tagli con + / –.

In modalità automatica, l'RT7700B passa al programma successivo quando il contatore raggiunge 0.

Modalità L (nastri non adesivi)

• Modalità di taglio continuo automatico, senza recupero manuale.
• La bobina taglia in un ciclo continuo fino al raggiungimento del numero predefinito.
• Per interrompere il taglio, premere START.

Utilizzo simultaneo di due bobine

Sotto la base del modello RT7700B è presente un divisorio rimovibile.

Consente l'installazione di due bobine contemporaneamente, ciascuna fino a 24 mm di larghezza, ideale per:

• Due nastri diversi (tipo, colore, larghezza)

• Due operatori che lavorano su una singola macchina

Nella configurazione a doppia traccia, la cella di rilevamento si attiva solo quando entrambi i nastri sono stati recuperati, garantendo una distribuzione sincronizzata e sicura.

Manutenzione e cura

La manutenzione dell'avvolgitore automatico RT7700B deve essere eseguita da un professionista qualificato.

DERFI fornisce manutenzione, riparazione e supporto tecnico per il dispositivo durante tutto il suo ciclo di vita.

Raccomandazioni per la manutenzione

• Pulire le lame con un solvente adatto.

• Applicare regolarmente olio di silicone sotto l'unità di taglio.

• Non manomettere i componenti interni senza aver ricevuto la formazione necessaria.

• Ricaricare la batteria secondo le raccomandazioni del produttore per garantire prestazioni ottimali.

Pezzi di ricambio

DERFI offre un supporto completo e fornisce tutti i pezzi di ricambio per RT7700B, garantendo durata, prestazioni e continuità di produzione, anche in caso di utilizzo intensivo e mobile.
