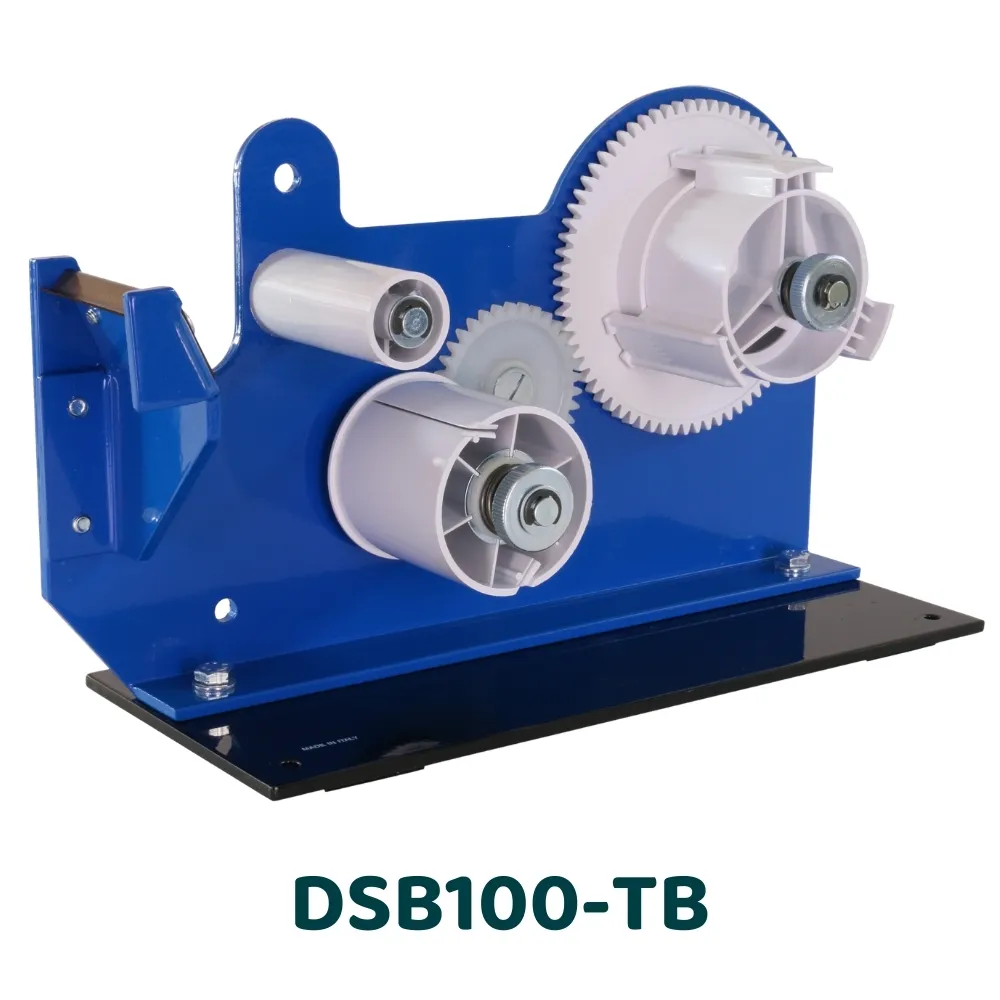

DSB-TB -Dévidoir industriel avec séparation liner

Dévidoirs de table industriels avec séparateur de liner - Gamme DSB-TB & DSB-TB-MS - 50 mm et 100 mm

Les DSB50-TB, DSB100-TB, DSB50-TB-MS et DSB100-TB-MS sont des dévidoirs de table professionnels conçus pour la distribution de rubans adhésifs double face ou simple face avec liner protecteur. Ils permettent de séparer automatiquement le film protecteur de la bande collante afin de faciliter le travail de l’opérateur en environnement industriel.

Plus compacts que la gamme AFB, les DSB acceptent des bobines jusqu’à 160 mm de diamètre extérieur sur mandrin standard 76 mm, offrant une solution efficace et peu encombrante pour les postes d’assemblage et de packaging. Le liner est retiré puis réenroulé sur une bobine dédiée, délivrant un adhésif prêt à coller.

Séparation automatique du liner

Le principal atout de la gamme DSB-TB réside dans son système intégré de séparation automatique du liner.

Cette technologie permet :

• de retirer automatiquement le film protecteur pendant le déroulement

• de réenrouler le liner sur une bobine dédiée

• de délivrer uniquement la bande adhésive prête à coller

• d’éviter toute manipulation manuelle du liner

• d’améliorer l’ergonomie et la rapidité du poste de travail

Cette fonctionnalité est particulièrement utile sur les opérations répétitives d’assemblage, de conditionnement et de transformation.

Coupe crantée précise et efficace

Les DSB-TB sont équipés d’une lame crantée en acier carbone haute résistance, facilement remplaçable, conçue pour assurer une coupe nette, rapide et régulière des rubans standards avec liner.

Cette conception permet :

• une découpe simple et immédiate

• une bonne régularité de coupe

• une utilisation intuitive sur poste fixe

• une excellente durabilité en usage intensif

Pour les adhésifs plus difficiles à couper, des versions à lames ciseaux de type SB sont disponibles.

Versions MS avec système de mesure

Les modèles DSB50-TB-MS et DSB100-TB-MS intègrent un bras coulissant avec système de mesure, permettant la distribution répétitive de longueurs prédéfinies jusqu’à 500 mm.

Cette fonctionnalité permet :

• des découpes répétitives et régulières

• une meilleure standardisation des pièces

• un contrôle précis du dévidement

• une optimisation du travail en série

Ces versions sont particulièrement adaptées aux postes nécessitant répétabilité et cadence constante.

Format compact et capacité adaptée

Les DSB ont été conçus pour proposer une solution compacte et performante sur établi, notamment lorsque l’espace disponible est limité.

Ils acceptent :

• des rubans jusqu’à 50 mm ou 100 mm selon le modèle

• des bobines jusqu’à 160 mm de diamètre extérieur

• un mandrin standard de 76 mm

Pour des bobines de plus grand diamètre, la gamme AFB peut être privilégiée.

Bénéfices clés

• séparation automatique du liner

• coupe crantée précise et efficace

• format compact et stable

• freins réglables pour un dévidement maîtrisé

• versions MS pour découpes répétitives

• solution fiable pour usage industriel

Fiables, compacts et performants, les dévidoirs de table DSB-TB et DSB-TB-MS constituent une solution efficace pour l’application maîtrisée de rubans adhésifs techniques avec liner en environnement professionnel.

Dévidoirs de table pour rubans adhésifs avec récupération automatique du liner

Les DSB50-TB, DSB100-TB, DSB50-TB-MS et DSB100-TB-MS sont spécialement conçus pour la distribution de rubans adhésifs double face ou simple face avec liner protecteur en environnement industriel. Leur fonction principale est de séparer automatiquement le liner de la bande collante afin de délivrer un adhésif prêt à coller, facilitant ainsi le travail de l’opérateur.

Outil dédié à l’assemblage et à la transformation

Les DSB sont particulièrement utilisés pour :

• la fabrication de supports auto-adhésifs en papier et carton

• l’assemblage de pièces techniques

• le collage d’éléments dans les catalogues et échantillonnages

• les opérations de packaging et de conditionnement

• les applications nécessitant un poste compact et efficace

Ils permettent un travail propre, rapide et répétitif, idéal pour les environnements de production où l’encombrement doit être limité.

Séparation automatique du liner et coupe crantée

Le retrait manuel du liner peut ralentir les opérations. Les DSB offrent :

• une récupération automatique du liner avec réenroulement intégré

• une distribution fluide et maîtrisée

• une lame crantée en acier carbone haute résistance

• une découpe nette et régulière des rubans standards

Les versions DSB-TB-MS ajoutent un système de mesure avec bras coulissant permettant la distribution répétitive de longueurs prédéfinies jusqu’à 500 mm.

Conception robuste pour usage intensif

Grâce à leur structure compacte en tôle peinte et à leur transmission par engrenage, les DSB sont parfaitement adaptés :

• aux ateliers industriels

• aux postes d’assemblage

• aux lignes de transformation papier-carton

• aux environnements nécessitant précision et cadence

Leur compacité permet en plus une intégration facile sur les établis ou postes fixes encombrés.

Simplicité et performance

Les DSB sont conçus pour offrir :

• une utilisation ergonomique sur établi

• des freins réglables pour ajuster la tension

• une capacité de bobine adaptée aux postes compacts

• une solution fiable pour rubans jusqu’à 50 mm ou 100 mm

Compacts, robustes et efficaces, les dévidoirs de table DSB-TB et DSB-TB-MS constituent une solution professionnelle performante pour l’application maîtrisée de rubans adhésifs techniques avec liner.

Avantages des dévidoirs de table DSB-TB & DSB-TB-MS

Les DSB50-TB, DSB100-TB, DSB50-TB-MS et DSB100-TB-MS sont conçus pour simplifier l’utilisation des rubans adhésifs double face ou simple face avec liner en environnement industriel. Grâce à leur système intégré de récupération du liner, ils permettent de déposer directement l’adhésif prêt à coller, sans avoir à retirer manuellement le film protecteur.

Gain de temps et efficacité en production

Le premier avantage des DSB réside dans le gain de temps significatif qu’ils apportent sur les lignes d’assemblage et en atelier.

Ils permettent :

• une séparation automatique et immédiate du liner

• un déroulement fluide et maîtrisé

• une découpe rapide après tirage à longueur

• une utilisation simple et intuitive sur poste fixe

L’opérateur tire la bande à la longueur souhaitée, puis procède à la coupe. Le dispositif se charge seul de séparer et réenrouler le liner.

Coupe précise et rapide pour rubans standards

Les versions DSB-TB sont équipées d’une lame crantée en acier carbone haute résistance, idéale pour la découpe rapide et traditionnelle des rubans standards avec liner.

Cette conception permet :

• une coupe nette et régulière

• une bonne rapidité d’exécution

• une excellente simplicité d’usage

• une bonne tenue de coupe dans le temps

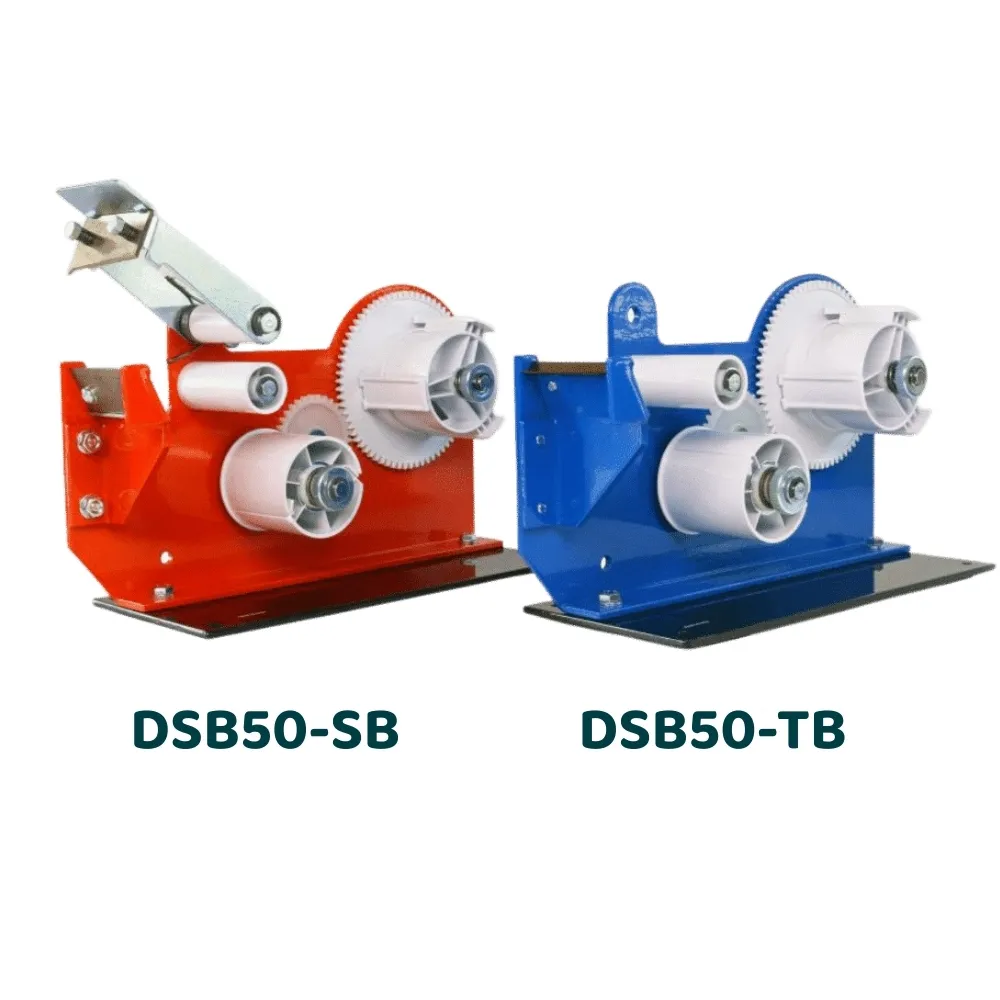

Pour les adhésifs plus épais ou techniques, la gamme DSB-SB peut être plus adaptée.

Version MS avec coupe mesurée

Les modèles DSB-TB-MS intègrent un bras coulissant de mesure permettant des découpes répétitives à longueur prédéfinie jusqu’à 500 mm.

Cela permet :

• une meilleure standardisation des pièces

• une répétabilité parfaite en production

• un contrôle précis du dévidement

• une productivité accrue sur les opérations en série

Format compact et stabilité

Fabriqués en tôle peinte robuste, les DSB sont conçus pour un usage industriel intensif.

Leur format compact permet :

• une intégration facile sur établi

• une bonne stabilité sans fixation obligatoire

• une utilisation confortable sur poste fixe

• un gain de place dans les ateliers ou zones de conditionnement

Une fixation sur table peut aussi être envisagée pour certaines configurations de poste.

Frein réglable et maîtrise du déroulement

Un frein ajustable sur le porte-bobine permet de contrôler la vitesse de sortie du ruban selon son poids et son adhérence.

Ce réglage permet :

• d’éviter les déroulements excessifs

• de garantir des coupes régulières

• d’améliorer la précision du travail

• d’assurer un dévidement plus propre et plus stable

Capacité adaptée aux postes compacts

Les DSB acceptent :

• des rubans de 50 mm ou 100 mm selon le modèle

• des bobines jusqu’à 160 mm de diamètre extérieur

• un mandrin standard de 76 mm

Cette capacité correspond parfaitement aux besoins des postes compacts nécessitant une solution peu encombrante mais performante.

Bénéfices clés

• séparation automatique du liner pour un gain de temps immédiat

• coupe crantée rapide et efficace

• versions MS pour découpes répétitives jusqu’à 500 mm

• format compact et stable pour usage industriel

• freins réglables pour un dévidement maîtrisé

• solution fiable pour assemblage, packaging et transformation

Compacts, efficaces et sécurisés, les dévidoirs de table DSB-TB et DSB-TB-MS offrent une solution performante pour la découpe et l’application maîtrisée de rubans adhésifs techniques avec liner en environnement industriel.

Utilisation des dévidoirs de table DSB-TB & DSB-TB-MS

Les DSB50-TB, DSB100-TB, DSB50-TB-MS et DSB100-TB-MS sont conçus pour la distribution de rubans adhésifs double face ou simple face avec liner, avec séparation automatique du film protecteur. Leur utilisation est simple, intuitive et parfaitement adaptée aux postes industriels fixes.

Application du ruban adhésif

Une fois la bobine correctement installée :

1. saisir la bande adhésive et la tirer à la longueur souhaitée au-dessus de la ligne de coupe

2. laisser le système séparer automatiquement la partie collante du liner

3. laisser le liner se réenrouler sur la bobine inférieure

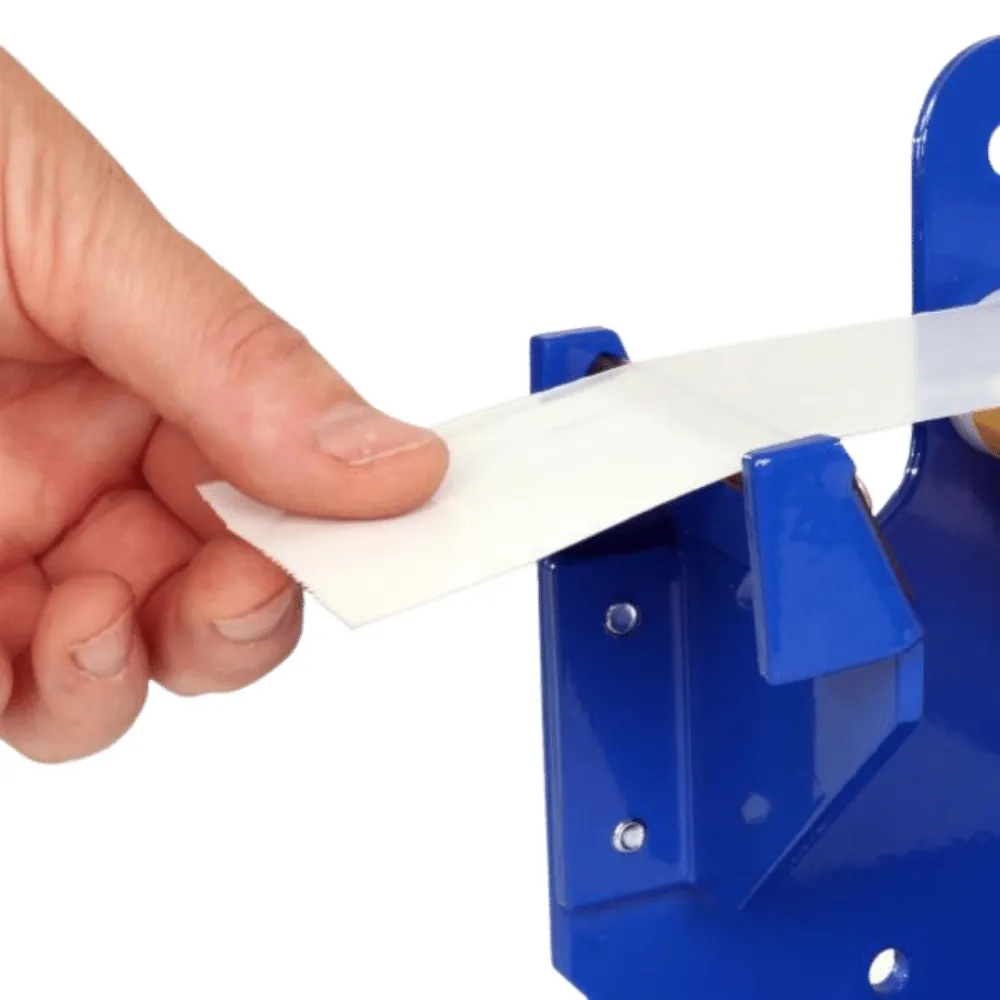

4. réaliser la découpe d’un simple mouvement vers le bas contre la lame crantée

La coupe est rapide, propre et sans effort pour les rubans standards, tandis que la bande adhésive est immédiatement prête à être utilisée.

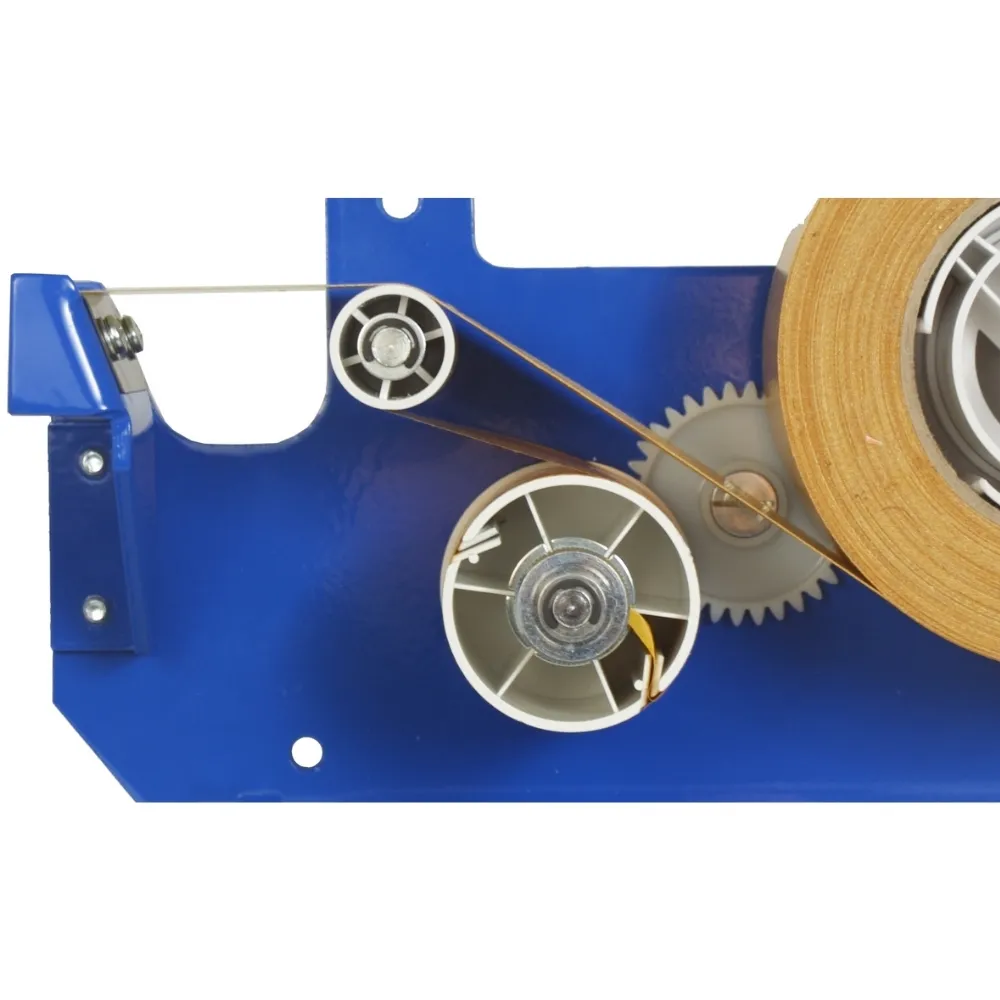

Mise en place et chargement de la bobine

L’installation est rapide :

1. placer la bobine sur le moyeu principal à l’arrière sur mandrin 76 mm

2. orienter le ruban vers le haut

3. faire passer l’adhésif au-dessus du cylindre de déroulement supérieur

4. séparer la bande collante du liner

5. guider la partie adhésive vers la ligne de coupe

6. enrouler le liner autour du cylindre inférieur dans le sens des aiguilles d’une montre

Le dévidoir est alors prêt pour sa première utilisation.

Réglage des freins et de la mesure

Pour optimiser l’utilisation :

• ajuster les freins réglables si le dévidement devient trop libre

• sur les versions MS, régler la longueur souhaitée à l’aide du bras coulissant

• vérifier la régularité de sortie avant les séries répétitives

Ces réglages permettent d’améliorer la précision, la stabilité et la répétabilité des applications.

Entretien et nettoyage

Les DSB sont fabriqués en tôle peinte robuste et nécessitent très peu d’entretien.

Il est conseillé de :

• nettoyer régulièrement la lame pour éviter l’accumulation de résidus de colle

• vérifier le réglage des freins si le dévidement devient trop libre

• utiliser un détergent standard en cas d’usage intensif pour retirer les traces de colle et de poussière

Leur conception robuste facilite l’entretien et garantit une longue durée de vie en environnement industriel.

Pièces détachées et maintenance

DERFI dispose de l’ensemble des pièces détachées pour les dévidoirs DSB-TB et DSB-TB-MS :

• lames crantées

• freins

• axes

• engrenages

• composants mécaniques

La fourniture rapide des pièces garantit la continuité de votre production et la maintenance durable de vos équipements.
