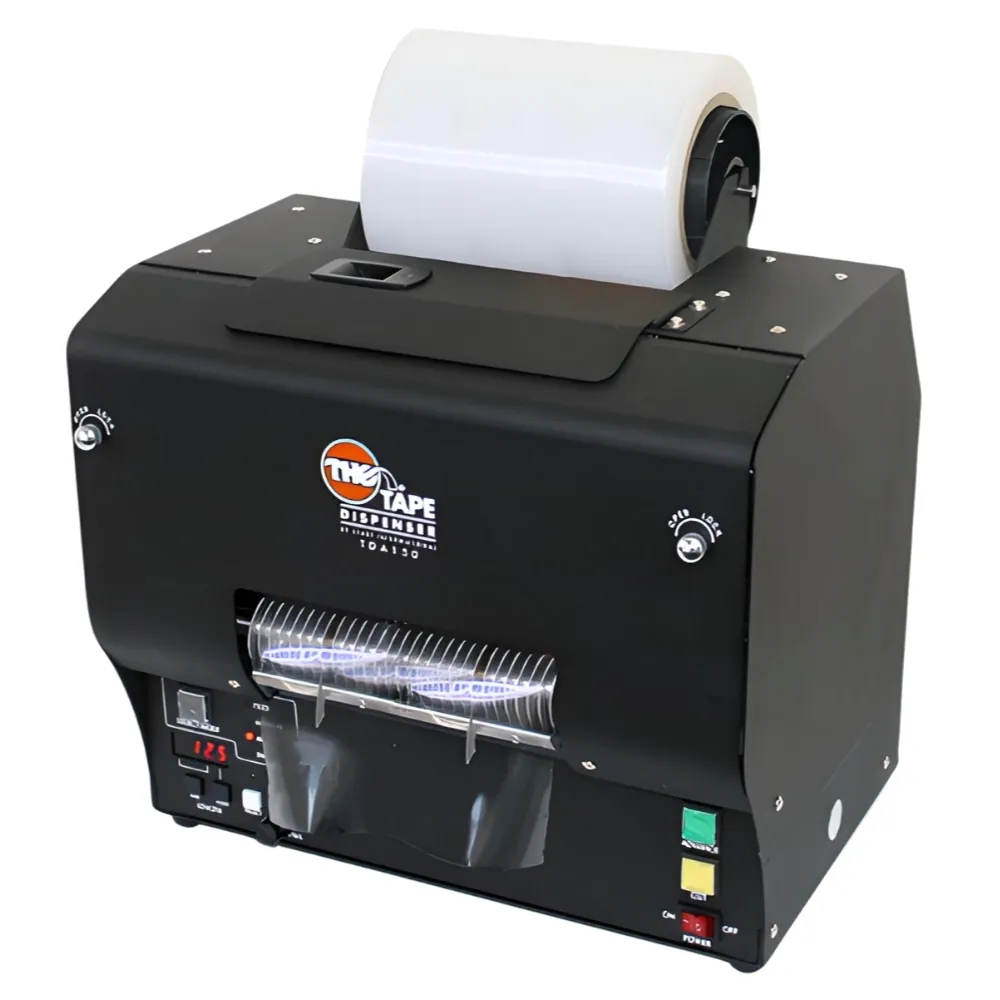

TDA-NM - Dévidoir automatique pour film de protection

Les TDA080-NM et TDA150-NM sont des dérouleurs automatiques industriels conçus pour la découpe précise, répétitive et sécurisée de films de protection, de rubans de masquage et de rubans techniques non marquants en environnement professionnel. Ils répondent parfaitement aux exigences des productions intensives nécessitant une distribution propre, régulière et fiable.

Leur format compact, leur robustesse élevée et leurs fonctionnalités avancées permettent d’alléger le travail de l’opérateur tout en garantissant une manipulation sans altération des surfaces sensibles.

Distribution automatisée et non marquante

Les TDA080-NM et TDA150-NM assurent une distribution régulière et maîtrisée des films et rubans techniques sur des postes de production intensifs. Grâce à leurs rouleaux non marquants, ils garantissent une manipulation lisse, propre et sécurisée.

Deux modèles sont disponibles :

• TDA080-NM : pour rouleaux de 6,35 à 80 mm de largeur

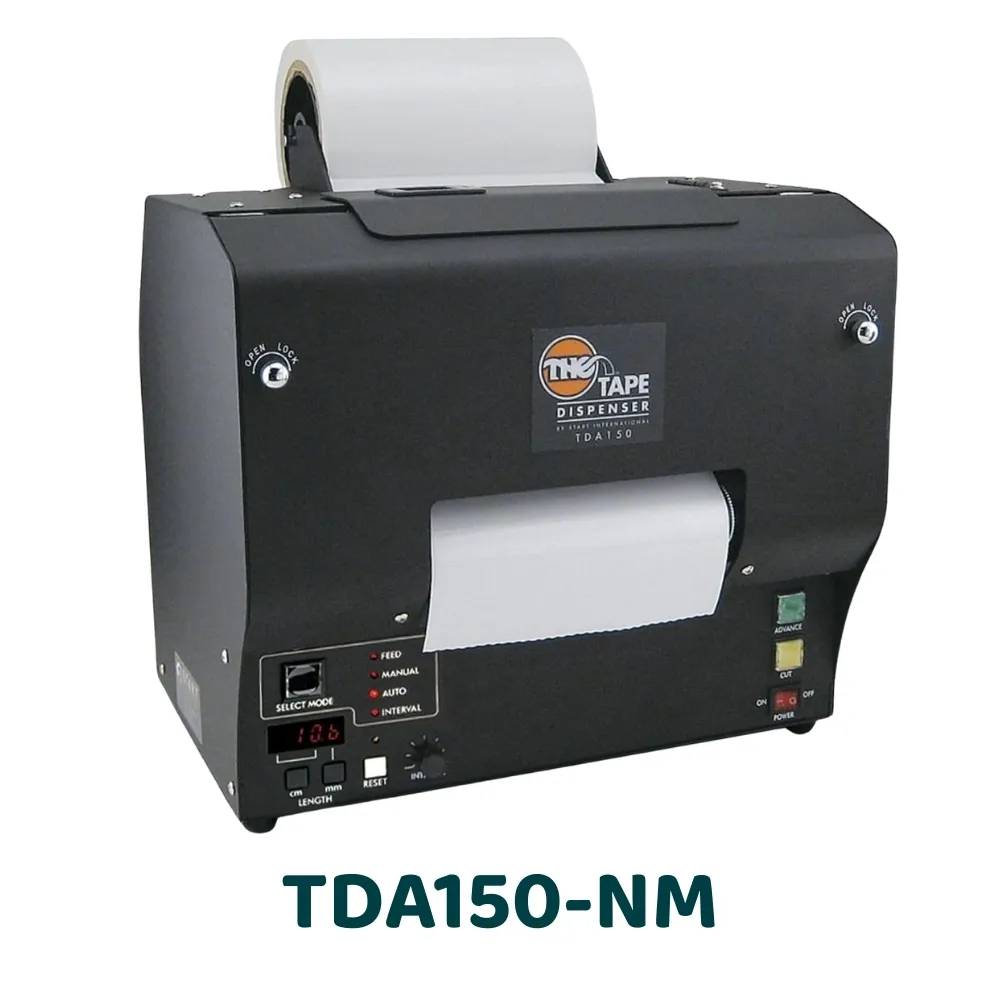

• TDA150-NM : pour rouleaux de 6,35 à 150 mm de largeur

Cette double déclinaison permet de répondre aussi bien aux besoins standards qu’aux applications nécessitant des largeurs plus importantes.

Quatre modes de fonctionnement

Les TDA080-NM et TDA150-NM proposent quatre modes d’utilisation afin de s’adapter à toutes les cadences et applications industrielles :

• mode manuel

• mode semi-automatique

• mode automatique

• mode automatique avec intervalles de temps

Ces différents modes permettent une distribution entièrement personnalisée, accompagnant efficacement l’opérateur à chaque étape de la chaîne de montage.

Compatibilité et capacité

Les TDA080-NM et TDA150-NM acceptent :

• des rubans de 6,35 à 80 mm pour le TDA080-NM

• des rubans de 6,35 à 150 mm pour le TDA150-NM

• des longueurs de coupe de 40 à 9 999 mm

• des rouleaux jusqu’à 231 mm de diamètre pour le TDA080-NM

• des rouleaux jusqu’à 251 mm de diamètre pour le TDA150-NM

• un mandrin standard de 76 mm

Ils sont compatibles avec une large variété de films et rubans techniques non marquants, tout en étant particulièrement adaptés aux films de protection et rubans de masquage.

Versions spécifiques disponibles

La gamme TDA peut également se décliner en versions spécifiques selon les applications :

• TDA : version standard pour rubans d’emballage

• TDA-M : version standard avec mémoire programmable

• TDA-NM : pour films de protection et rubans de masquage

• TDA-NSLF : pour rubans double face et mousses acryliques

Ces variantes permettent d’adapter l’équipement aux matériaux utilisés et aux contraintes de production.

Bénéfices clés

• Découpe automatique précise et sécurisée

• Manipulation propre grâce aux rouleaux non marquants

• Adapté aux productions intensives et continues

• Réduction des manipulations manuelles

• Grande compatibilité de films et rubans techniques

• Choix entre deux largeurs selon les besoins

Robustes, précis et fiables, les TDA080-NM et TDA150-NM constituent une solution performante pour optimiser la distribution de films de protection et rubans non marquants en environnement industriel.d

Dérouleurs automatiques non marquants pour films de protection

Les TDA080-NM et TDA150-NM sont conçus pour répondre aux contraintes des environnements industriels nécessitant une utilisation intensive et répétitive de films de protection et de rubans techniques. Leur conception non marquante constitue un atout essentiel pour les surfaces sensibles.

Ces caractéristiques en font une solution particulièrement adaptée aux productions nécessitant précision, cadence et propreté de manipulation.

Outils dédiés aux opérations industrielles

Les TDA080-NM et TDA150-NM sont utilisés dans de nombreux secteurs pour :

• la protection de surface

• le masquage avant traitement

• le marouflage

• la préparation industrielle

• la découpe de films techniques

• les opérations répétitives sur lignes de production

Solution adaptée aux surfaces sensibles

Un autre aspect déterminant de ces dérouleurs automatiques non marquants réside dans leur capacité à accueillir des bobines aux dimensions et matériaux variés, tout en préservant l’intégrité des surfaces.

Ils permettent :

• l’utilisation de bobines jusqu’à 80 mm ou 150 mm de largeur selon le modèle

• l’intégration de rubans et films de grand diamètre

• une meilleure adaptation aux besoins de production

• une distribution propre et sécurisée sur surfaces sensibles

La majorité des films et rubans techniques non marquants est compatible avec ces dévidoirs automatiques, avec une affinité particulière pour les films de protection et rubans de masquage.

Simplicité et efficacité

Les TDA080-NM et TDA150-NM sont conçus pour offrir :

• une découpe rapide et régulière des films et rubans

• une solution adaptée aux productions intensives

• une utilisation idéale pour protection, masquage et préparation industrielle

Polyvalents et robustes, ils constituent une solution fiable pour optimiser la distribution de films de protection dans les environnements industriels exigeants.

Avantages du dérouleur automatique industriel non marquant TDA080-NM & TDA150-NM

Les TDA080-NM et TDA150-NM ont été conçus pour offrir une solution automatisée, précise et sécurisée pour la distribution de films de protection et rubans non marquants en environnement industriel. Grâce à leurs rouleaux spécifiques et à leurs différents modes de fonctionnement, ils s’adaptent à toutes les contraintes de production.

Dévidement automatique et gain de productivité

Le principal avantage de ces dérouleurs électroniques industriels réside dans leur dévidement automatique, pensé pour optimiser les cadences de production et réduire les manipulations manuelles.

Cette automatisation permet :

• une réduction de la main-d’œuvre sur les tâches répétitives

• une amélioration du rendement

• une meilleure régularité des opérations

• une diminution des temps morts

Manipulation propre des surfaces sensibles

Grâce à leurs rouleaux non marquants, les TDA080-NM et TDA150-NM permettent une manipulation lisse et fiable des matériaux sans détériorer les surfaces.

Cette conception permet :

• d’éviter les marques sur les films et surfaces protégées

• de garantir une meilleure qualité de finition

• d’assurer une manipulation propre et maîtrisée

• de sécuriser les opérations sur matériaux sensibles

Quatre modes de fonctionnement

Les TDA080-NM et TDA150-NM offrent quatre modes pour s’adapter à toutes les applications.

Mode manuel

En mode manuel, l’opérateur contrôle intégralement le déroulement du ruban ou du film.

• la sortie de la bande est commandée via la touche ADVANCE

• la longueur est ajustée manuellement

• la coupe est déclenchée à l’aide de la touche CUT

Ce mode est particulièrement adapté aux découpes ponctuelles ou aux longueurs non standards.

Mode semi-automatique

En mode semi-automatique :

• l’opérateur appuie sur ADVANCE pour dérouler le ruban

• la découpe s’effectue automatiquement lorsque la touche est relâchée

Ce mode offre un excellent compromis entre rapidité et flexibilité pour les opérations répétitives à longueur variable.

Mode automatique

En mode automatique :

• la longueur de coupe est définie via le réglage digital

• il suffit de récupérer le premier ruban ou film

• les suivants sont automatiquement délivrés et découpés

Ce mode garantit :

• une répétabilité parfaite

• un gain de temps significatif

• une meilleure standardisation des longueurs

Mode automatique avec intervalles de temps

Cette fonctionnalité permet de définir un intervalle de temps entre chaque distribution.

Le dévidoir délivre automatiquement un morceau de ruban ou de film à chaque intervalle programmé, par exemple :

• 10 secondes

• 15 secondes

• 20 secondes

Ce mode est idéal pour les postes multi-opérations ou les cadences synchronisées.

Grande compatibilité de bobines

Les TDA080-NM et TDA150-NM acceptent respectivement des bobines jusqu’à 80 mm ou 150 mm de largeur, un avantage important pour les applications industrielles de protection de surface.

Cette compatibilité permet :

• une adaptation à de nombreuses applications

• l’utilisation de films de protection et rubans larges

• une meilleure flexibilité de production

• une intégration facile sur différents postes industriels

Précision de coupe

Les TDA080-NM et TDA150-NM assurent une précision de coupe de ± 1 mm, variable selon le type de matériau utilisé.

Cette précision permet :

• une meilleure constance de coupe

• une réduction des défauts

• une diminution des reprises

• une maîtrise du gaspillage de matière

Bénéfices clés pour la production industrielle

• efficacité accrue grâce à l’automatisation

• précision et constance des longueurs

• manipulation propre des surfaces sensibles

• sécurité renforcée

• durabilité industrielle

• intégration facile sur les postes existants

• meilleure rentabilité

• flexibilité d’utilisation selon les cadences

Robustesse et durabilité

Les TDA080-NM et TDA150-NM sont conçus pour un usage intensif et prolongé.

Ils offrent :

• une structure robuste

• une stabilité de fonctionnement

• une bonne résistance à l’usure

• une adaptation aux contraintes industrielles quotidiennes

Fiables, précis et performants, les TDA080-NM et TDA150-NM constituent une solution idéale pour optimiser la distribution de films de protection et rubans non marquants sur les lignes de production intensives.

Utilisation du dérouleur automatique non marquant TDA080-NM & TDA150-NM

Les TDA080-NM et TDA150-NM sont conçus pour la distribution automatique et sécurisée de films de protection et rubans techniques sur les postes de production, de préparation et d’assemblage. Leur fonctionnement intuitif permet une mise en œuvre rapide et une utilisation adaptée à différents rythmes de travail.

Mise sous tension

Pour démarrer l’appareil :

1. actionner l’interrupteur ON / OFF situé sur le distributeur

2. mettre l’appareil sous tension

Insertion du rouleau de ruban

1. insérer le rouleau de ruban ou film dans le support de rouleau amovible

2. il est possible d’installer jusqu’à deux rouleaux simultanément si nécessaire

3. orienter l’extrémité du ruban vers les rouleaux d’alimentation

Chargement du ruban

1. placer l’extrémité du ruban entre les deux rouleaux d’alimentation

2. appuyer sur la touche ADVANCE afin de faire avancer le ruban

3. positionner correctement le ruban dans le système

Cette étape permet de fixer le ruban et de préparer le distributeur à la distribution.

Sélection du mode de fonctionnement

Une fois le ruban chargé, sélectionner le mode d’utilisation adapté à votre application :

• mode manuel : l’opérateur contrôle manuellement le dévidement et la découpe

• mode semi-automatique : la distribution est déclenchée manuellement, la découpe s’effectue automatiquement

• mode automatique : la longueur de ruban est programmée via le réglage numérique, la distribution et la découpe sont entièrement automatisées

• mode automatique avec intervalles de temps : la distribution des rubans s’effectue automatiquement selon un intervalle de temps défini

Processus de distribution

Mode manuel

1. appuyer sur ADVANCE pour dérouler le ruban

2. appuyer sur CUT pour effectuer la coupe

Mode semi-automatique

1. appuyer sur ADVANCE pour dérouler le ruban

2. relâcher la touche

3. la découpe s’effectue automatiquement

Mode automatique

1. régler la longueur souhaitée

2. récupérer le premier ruban

3. les suivants sont distribués automatiquement à longueur identique

Mode à intervalles

1. régler l’intervalle souhaité

2. le distributeur délivre automatiquement les rubans aux temps programmés

Extinction

Une fois l’opération terminée :

1. positionner l’interrupteur ON / OFF sur OFF

2. mettre le distributeur hors tension

Pièces détachées et maintenance

DERFI propose l’ensemble des pièces détachées pour les TDA080-NM et TDA150-NM.

Le service technique assure également :

• la maintenance des appareils

• la réparation des composants

• la fourniture de pièces de remplacement

• le système d’automatisation de séparation du liner selon les besoins

Ces services garantissent la longévité et les performances optimales de votre dérouleur automatique non marquant en environnement industriel.
