LD6025/6050/6100

Distributore automatico per etichette opache

Il Labelmoto® LD6025-50-100 è un dispenser elettronico di etichette autoadesive ad alta velocità, progettato per la distribuzione automatica di etichette di tutti i tipi.

Distribuisce ogni tipo di etichette

Riavvolgimento automatico del liner

Distributore di etichette robusto

Fornisce pezzi tra 13 e 152 mm

Spazzola di pressione regolabile

Distribuisce fino a 16 cm/s

Adatto per una produzione intensiva

Rilevamento tramite cellula fotoelettrica

Varianti del prodotto

Specifiche tecniche
Riferimento prodotto
Diametro mandrino (mm)
Larghezza massima della bobina (mm)
Diametro massimo della bobina (mm)
Lunghezza delle etichette (mm)
Velocità di svolgimento (cm/s)
Lunghezza
Larghezza
Altezza
Peso (kg)
LD6025
76 mm
6 - 114 mm
310 mm
13 - 152 mm
3,9 cm/s
274 mm
335mm
368 mm
3,5 kg
LD6050
76 mm
6 - 114 mm
310 mm
13 - 152 mm
8 cm/s
274 mm
335mm
368 mm
4,76 kg
LD60100
76 mm
6 - 114 mm
310 mm
13 - 152 mm
16 cm/s
274 mm
335mm
368 mm
4,76 kg
Descrizione

Il Labelmoto® LD6025-50-100 è un dispenser elettronico di etichette autoadesive ad alta velocità, progettato per la distribuzione automatica di etichette di tutti i tipi. Questo dispenser separa le etichette autoadesive e le presenta una alla volta all’operatore industriale. Il LD6050 consente quindi la separazione automatica della banda liner dalla pastiglia autoadesiva da recuperare.

Oltre a essere un prodotto altamente performante, il LD6025 è robusto, interamente realizzato in alluminio anodizzato.

Il Labelmoto® LD6025-50-100 è suddiviso in tre modelli distinti che si differenziano per la velocità di distribuzione: 3,9 cm/s per il LD6025, 8 cm/s per il LD6050 e 16 cm/s per il LD6100.



Questo distributore elettrico di etichette opache offre un utilizzo semplice, garantendo all’utente un notevole risparmio di tempo e una migliore qualità del lavoro.

Attenzione: questo distributore non è adatto per le pastiglie trasparenti. Per questo tipo di etichette, è necessario richiedere l’opzione LD6025 C-50C-100 C (etichette trasparenti) o fare riferimento al modello LD3500.



  • Dispenser automatico di etichette
  • Distributore di vignettes autoadesive ad alta velocità
  • Dispenser robusto adatto a tutte le dimensioni delle etichette
Specificità

Questa etichettatrice automatica di pastiglie adesive è destinata allo svolgimento e alla separazione del liner protettivo per etichette di ogni tipo. È quindi compatibile con le vignette in carta, vinile, schiuma, ecc.



Questo distributore elettronico di vignette autoadesive si trova nei settori della produzione di materiale medico, delle spedizioni postali, per l’applicazione di etichette di pericolo e altre vignette logistiche.



Possiamo anche trovare questa etichettatrice automatica nel settore agroalimentare per l’applicazione di vignette autoadesive su scatole e imballaggi in cartone.

Vantaggi

Il principale vantaggio di questo dispenser elettronico di pastiglie adesive risiede nella facilità di presentazione delle etichette una alla volta all’operatore. Staccare le etichette mentre le si separa dal loro nastro protettivo può risultare scomodo e, soprattutto, molto lungo. Il LD6025 allevia il compito dell’operatore industriale assicurando in modo automatico sia il rilascio preciso sia la separazione delle etichette autoadesive dal liner protettivo. In questo modo, l’utente di questo dispositivo potrà dedicare più tempo all’esercizio delle proprie altre mansioni.



Il sistema di recupero del liner è anche molto ingegnoso. Grazie ai rulli di alimentazione dell’apparecchio, il liner viene direttamente riavvolto su una bobina prevista a tale scopo. Il tavolo o il banco dell’operatore rimarrà pulito per tutta la durata dell’utilizzo del Labelmoto®.



L’uso del distributore elettronico di etichette adesive è estremamente semplice e intuitivo. Una volta che la macchina è in funzione, l’operatore deve semplicemente recuperare un primo pezzo di vignetta affinché il successivo venga automaticamente rilasciato.



Un’altra grande caratteristica di questo dispenser automatico emerge attraverso la sua velocità di distribuzione. Come indicato nella tabella sopra, a seconda del modello scelto, la velocità di svolgimento varia tra 3,9 cm/s e 16 cm/s. I diversi modelli della gamma LD60 rispondono così all’esigenza di throughput che si riscontra nelle grandi produzioni industriali.



Si noti che questo distributore di etichette elettronico consente di regolare l’avanzamento in uscita delle etichette. Queste possono variare tra 12,7 mm e 152 mm. Una tale precisione è resa possibile grazie a una cellula di rilevamento fotoelettrica integrata nell’apparecchio. Quest’ultima garantisce così la lunghezza dello svolgimento e rileva il recupero delle etichette per distribuire le successive.

Inoltre, il LD6100 è un dispenser automatico di etichette in rotolo robusto. Infatti, il telaio dell’apparecchio è composto da alluminio anodizzato per garantire la durata dell’apparecchio nel tempo e all’usura.



Abbiamo già presentato il LD6025 come versatile nella sua compatibilità con la maggior parte dei tipi di etichette e liner. Ma il dispenser automatico può anche accogliere bobine di dimensioni variabili. Per una versione più ampia, consultare la variante LDX6025, che offre le stesse caratteristiche ma per etichette su bobine larghe.



Pertanto, il distributore di etichette adesive in rotolo può ospitare nastri di etichette con un diametro compreso tra 6 mm e 114 mm. Quanto al diametro esterno di queste bobine, può raggiungere fino a 310 mm.



Il distributore automatico di etichette è anche dotato di un nastro di svolgimento regolabile in base al peso e alle dimensioni della bobina utilizzata. Questo è regolabile manualmente grazie a una manopola metallica situata a livello della spazzola. Permette quindi una distribuzione controllata delle bobine pesanti.

Nel medesimo spirito di controllo e stabilità in uscita, il LD6050 dispone di un motore ad alto coppia. In particolare, per supportare bobine di grande diametro.



Questo dispenser è quindi una macchina completa e funzionale, che offrirà all’utente un certo guadagno di produttività all’interno della sua catena di montaggio.

Utilizzo

Come utilizzare questo distributore automatico industriale?

Una volta installato, il Labelmoto è molto semplice da usare. È sufficiente prima posizionare l’interruttore ON/OFF su ON. Una prima distribuzione avverrà quindi automaticamente. Recupera poi l’etichetta. Una nuova vignetta uscirà automaticamente.



Messa in funzione e caricamento della bobina

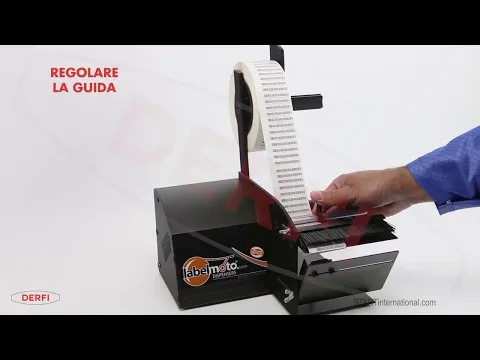

Collegare prima di tutto l’alimentazione del distributore automatico di pastiglie autoadesive. Posizionare poi la bobina di etichette attorno al mozzo, facendo attenzione a far svolgere il nastro dalla parte superiore della bobina. Afferra poi la testa della banda e falla passare sotto la barra di guida sotto la spazzola. Alza il mozzo in modo da tendere il film per etichette. Accompagna quindi il liner sotto la superficie di recupero per posizionarlo a livello del rullo di alimentazione previsto a tale scopo. Poi infila la barra di bloccaggio sul mozzo di recupero per bloccare il liner e garantire il corretto svolgimento. Afferra poi la chiave di bloccaggio nera in plastica situata sulla linea di distribuzione sopra la spazzola e scivolala all’altezza del tuo nastro. Una volta in posizione, ruota la chiave in senso orario fino al bloccaggio. Non ti resta che regolare l’angolo della spazzola utilizzando la manopola metallica per impostare la resistenza allo svolgimento.

È importante posizionare la cellula di rilevamento nell’angolo corretto affinché il sistema funzioni correttamente.



Manutenzione e pulizia del dispenser

I distributori automatici di etichette di tipo LD60 non richiedono alcuna manutenzione. A seconda dell’intensità dell’attività e dei materiali utilizzati sul tavolo di lavoro, pulisci regolarmente il tuo apparecchio utilizzando panni asciutti o salviette detergenti.



Sostituzione dei pezzi

DERFI offre la consegna di tutti i pezzi di ricambio per questo distributore di etichette e garantisce inoltre la riparazione e la manutenzione.
