RT7000

Distributeur de scotch automatique programmable

La RT7000 est un distributeur de scotch automatique spécialement conçu pour la distribution à longueur rapide et autonome de morceaux de ruban adhésif.



Convient pour divers types de rubans adhésifs et non adhésifs

Distributeur de scotch automatique à coupe robuste

Possibilité de charger 2 bobines

Largeur de coupe : 5mm à 999mm

Coupe sécurisé

Vitesse de sortie 200mm/s

Convient pour une production industrielle

Cellule de détection photoélectrique

Variants du produit

Pour l’intégration de cette machine, DERFI vous accompagne

Caractéristiques techniques
Référence produit
Largeur bobine (mm)
Longeur de coupe (mm)
Diamètre mandrin (mm)
Diamètre bobine max (mm)
Vitesse de dévidement (cm/s)
Dimensions (L x P x H)
Poid (kg)
RT7000
de 6 à 60 mm
de 5 à 999 mm
Quelconque
300 mm
20 cm/s
116 x 213 x 140 mm
2.5 kg
Description

Ce qui fait l’efficacité de ce dérouleur de scotch automatique, c’est son système de programmation qui propose jusqu’à 6 longueurs programmables, mémorisées par l’appareil. Cette distribution pratique et personnalisée s’exerce au moyen d’un mode automatique et d’un mode semi-automatique, convenant ainsi à tous types d’utilisations sur la chaîne de production.

Le distributeur de scotch automatique RT7000 offrira, sans aucun doute, un gain de temps considérable à l’opérateur industriel, ainsi qu’une nette précision de découpe à longueur

Spécificités

Le RT7000 est un distributeur de scotch automatique compacte. Il permet à son utilisateur de dérouler et découper à longueur souhaitée les rubans adhésifs et certains autre types de rubans non adhésifs. Il est apprécié parce qu’il permet de répondre aux problématiques de temps et de méthodes liées à la manipulation des adhésifs. Le réglage automatique des longueurs est par ailleurs le meilleur moyen d’éviter le gaspillage des rubans adhésifs.



Matériaux adhésifs compatibles : 3M tapes, Filament, Strong, Tissu d’acétate, Tissu de Verre, Double-Face, Normex, Pre-stick, Cellophane, Craft, Masquage, Plastique, et plus B.

Matériaux non adhésifs compatibles : Film de protection , film isolant, papier aluminium, papier cuivre, etc.



À quels types d’usages ce dérouleur automatique pour ruban adhésif est-il destiné ?



Le distributeur automatique RT7000 est conçu pour la découpe rapide et précise de rubans adhésifs, ce qui le rend idéal pour une utilisation dans les environnements de production industrielle. Il assiste l’opérateur dans les tâches nécessitant un usage intensif et fréquent de bandes adhésives.



Le RT7000 est couramment utilisé pour la fermeture de cartons, le montage d’adhésifs sur des pièces mécaniques, ainsi que sur divers supports comme les boîtes rigides et les étuis. Cette machine est particulièrement utile dans les secteurs de la logistique, PLV, médicale, maroquinerie et du marouflage automobile.



Elle est également employée sur les postes d’emballage pour réduire les risques de troubles musculo-squelettiques (TMS), tout en garantissant une découpe sécurisée et précise du scotch.



Entretien et nettoyage du dérouleur

L’appareil étant muni de lames, veuillez prendre des précautions lorsque vous manipulez votre dérouleur de scotch automatique. L’entretien de la machine doit être réalisé par un personnel compétent. Un personnel qualifié « niveau maintenance » peut intervenir sur l’entretien de l’appareil.

Certains gestes effectués quotidiennement peuvent contribuer à allonger la durée de vie de votre appareil : nettoyer les lames à l’aide de solvants qui n’agressent pas le plastique (white spirit par exemple) et graisser les lames afin de faciliter la découpe du ruban.

DERFI propose des prestations de maintenance sur chacun de ses dérouleurs afin de prévenir des futures pannes et dysfonctionnements.



Remplacement des pièces

DERFI propose un accompagnement constant des dévidoirs automatiques, et fournit les différentes pièces qui les composent.

Vous pouvez également nous envoyer votre dérouleur d’adhésif en réparation.

Attention, assurez vous que votre dérouleur de scotch automatique soit hors tension avant tout changement de pièces détachées.

Avantages

Ce distributeur de scotch automatique est avant tout un dispositif de découpe d’adhésifs à longueurs. En effet, le RT7000 permet la découpe de morceaux de scotch entre 5 et 999 millimètres avec une tolérance de 1mm. Cette découpe à longueur est rendue possible grâce au système entièrement automatisé de la RT7000. Il suffira à l’opérateur industriel d’indiquer la mesure souhaitée sur le tableau de bord de l’appareil et celui-ci délivrera immédiatement un morceau de scotch aux dimensions demandées.



Il existe deux modes sur ce dévidoir automatique de ruban simple face :

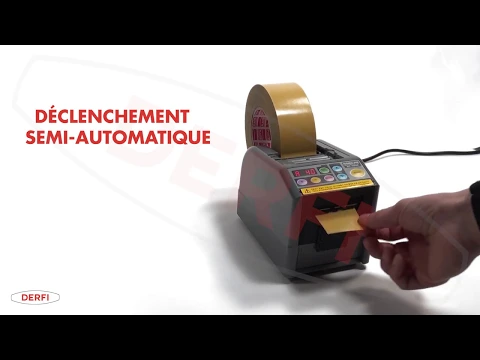

– Le mode semi-automatique, permet à l’utilisateur du RT7000 de venir contrôler l’action de découpe. En pressant la touche START du distributeur de scotch automatique, un premier morceau de scotch sera délivré à travers la cassette. Il faudra répéter l’opération pour qu’une nouvelle bande adhésive soit distribuée.

– Le mode entièrement automatisé, qui, quant à lui, assiste pleinement l’opérateur industriel dans l’opération de distribution. C’est grâce à une cellule de détection photoélectrique que le dispositif de coupe reconnaît la récupération des morceaux de bandes adhésives. Ainsi, une fois un premier morceau récupéré, un second est automatiquement distribué, sans qu’il y ait besoin de quelconque intervention manuelle de la part de l’opérateur. Cette option est optimisée pour la récupération rapide et intensive de rubans adhésifs.



Une autre grande particularité de ce distributeur de scotch automatique une face, apparaît dans son système de programmation.

L’utilisateur de ce dispositif électrique de coupe automatique pourra alors paramétrer jusqu’à 6 longueurs de coupe. Ces mesures sont alors distribuées et indiquées par des lettres de A à F. Chaque lettre correspond alors à une longueur définie au préalable, permettant à l’opérateur de naviguer entre elles et de les répartir selon l’ordre des tâches à effectuer. De cette manière, l’utilisateur du dévidoir automatique simple face A900 pourra prédéfinir une longueur de 20 mm pour le programme A, 30 mm pour le programme B, etc…



En plus de son système très ingénieux de découpe à longueur, le distributeur de scotch automatique RT7000 est aussi extrêmement polyvalent.

Dans un premier temps, l’appareil de découpe à longueur possède une grande capacité d’accueil pour tous types de bobines adhésives. Ainsi, le RT7000 peut accueillir des rouleaux adhésifs d’un diamètre extérieur maximal de 300 mm.



De plus, l’absence de mandrin permet l’utilisation de toutes tailles de moyeux.

Pour ce qui est de la largeur des bobines, celle-ci peut s’étendre entre 6 et 60 mm. Pour les gros rouleaux, un système de soutien réglable est installé sur l’arrière de l’appareil, permettant ainsi de maintenir la stabilité de la bobine adhésive.

Mais la grande spécificité de ce socle d’accueil est qu’il convient pour l’utilisation simultanée de deux bobines adhésives. Un séparateur est fourni et directement fixé sous l’appareil, permettant de placer deux bobines de dimensions et matériau différents. Cette fonctionnalité satisfera l’opérateur industriel qui manipule deux types distincts d’adhésifs au cours de ses missions, ou les utilisateurs souhaitant travailler en binôme sur une même machine.

Utilisation

Sommaire :

  1. Mise en route et chargement de la bobine
  2. Programmation
  3. Différents mode de coupe
    1. Mode semi-automatique
    2. Mode automatique
  4. Prédéfinir un nombre de découpes
    1. (P-Mode) : définir un nombre de bande à découper
    2. (L-MODE): pour les rubans non adhésifs : distribution continu selon nombre de coupe
  5. Utiliser 2 bobines simultanément




1.Mise en route et chargement de la bobine



    • Brancher le distributeur de scotch automatique à l’aide du câble d’alimentation fourni sur une prise de 250 V / 50Hz.
    • Relever le clapet de maintien et placer la bobine à l’emplacement prévu à cet effet, en veillant à ce que l’adhésif soit positionné vers le bas au moment du déroulement du ruban adhésif.
    • Faire avancer la bande à l’aide du bouton d’avance (FWD) jusqu’à ce qu’une partie de la bande soit sortie.
    • Fermer le clapet et centrer le rouleau avec la mollette sur le coté droit de la machine.
    • Appuyer sur START afin de commencer la découpe.

2.Programmation

La RT7000 dispose de six programmations allant de A à F. Ces programmations restent en mémoire, et servent à enregistrer des longueurs de coupes différentes. Il n’est pas possible de changer l’ordre des programmations.



Pour enregistrer une programmation :

    • Appuyer sur la touche SELECT afin de sélectionner un programme.
    • Régler à l’aide des boutons + et – la longueur (en mm) que vous souhaitez dérouler.
    • Une pression continue sur les boutons + ou – permet de faire défiler plus rapidement les longueurs.
    • Appuyer à nouveau sur la touche SELECT pour passer à la programmation suivante.




3.Différents mode de coupe

3.1.Mode semi-automatique

    • S’assurer que le LED n’est pas activé au dessus du bouton AUTO/MANU.
    • Si ce n’est pas le cas, appuyez sur le bouton AUTO/MANU.
    • Sélectionnez votre programme à l’aide du bouton SELECT.
    • Appuyer sur la touche à chaque fois sur START pour dérouler l’adhésif.



3.2Mode automatique

    • Presser le bouton AUTO/MANU. Une LED de couleur bleue va alors s’allumer au dessus du bouton.
    • Une fois ce mode enclenché, un morceau d’adhésif se présentera automatiquement à chaque fois que vous en saisirez un.




4.Prédéfinir un nombre de découpes



4.1.Mode défini à l’avance (P-Mode) :

Cette fonctionnalité permet de déterminer un nombre de bandes à découper avec un maximum de 999 pièces. Elle est utilisable en mode automatique et semi-automatique.



Pour enclencher ce système :

  • Sélectionner avec le bouton SELECT une longueur de coupe.
  • Appuyer à nouveau sur le bouton SELECT de manière prolongée, jusqu’à ce que LCON s’affiche sur l’écran.
  • Appuyer encore sur SELECT : le dérouleur indique alors la lettre P suivie d’un nombre.
  • Régler le nombre de morceaux de ruban que vous souhaitez découpe à l’aide des touches + et –.

En mode automatique : une bande est automatiquement libérée chaque fois que vous en retirez une, jusqu’à ce que le compteur du dérouleur atteigne « 0 ».

En mode semi-automatique : une bande est présentée à chaque pression du bouton START, jusqu’à ce que le nombre de coupes prédéfini soit atteint.



4.2.⚠️ Mode boucle (L-MODE) :

La fonction L-MODE de votre dérouleur ne fonctionne qu’avec les rubans non adhésifs.

Vous pouvez définir à l’avance un nombre de morceaux de bande à découper, le maximum étant de 999 pièces. Votre dérouleur de scotch automatique s’arrête automatiquement une fois le programme terminé.



Pour enclencher ce système :

  • Sélectionnez la longueur de coupe souhaitée en utilisant le bouton SELECT.
  • Maintenez le bouton SELECT enfoncé pour afficher « L CON ».
  • Réglez le nombre de rubans souhaités à l’aide des touches + et –.
  • Appuyez sur START ; l’appareil délivre et coupe les bandes en continu jusqu’à ce que le compteur du dévidoir atteigne « 0 ».
  • Le dérouleur émettra un signal sonore à la fin du processus de découpe.






5.Utiliser 2 bobines simultanément

Le distributeur de scotch automatique RT7000 permet d’utiliser en même temps deux rouleaux ne dépassant pas 24 mm de large chacun. Le séparateur est situé sous le dévidoir de scotch industriel, il suffit de le positionner à l’emplacement prévu à cet effet.
