Support recuperateur de liner pour devidoir de scotch

Présentation

La machine RLT 7000 est un dévidoir automatique très ingénieux, conçu pour la récupération rapide et à longueur de morceaux de scotch double face. Cet appareil est extrêmement polyvalent et soulagera considérablement le travail de l’opérateur industriel.

Le dérouleur électrique RLT 7000 est compatible avec des rubans mono, double face et adhésifs simples.

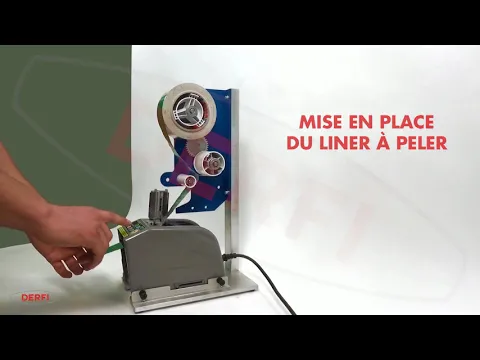

Mise en place et chargement de la bobine

Dans un premier temps, ne branchez pas tout de suite l’alimentation du dévidoir automatique. Placez alors votre bobine double face autour du moyeu sur la structure supérieure de l’appareil. Prenez bien soin d’orienter votre rouleau, de sorte que la distribution s’effectue par vers l’extérieur du dévidoir, comme indiqué sur les photos de présentation.

Accompagnez alors votre film adhésif double face au-dessus du premier rouleau d’entraînement, et séparez alors la partie collante de son papier support. Rabattez la bande adhésive jusqu’aux rouleaux de la RT7000. Saisissez enfin votre film intercalaire et enroulez-le autour du bobinoir prévu à cet effet.

Mise en route

Branchez dans un second temps votre dérouleur automatique sur une prise de type 250 V / 50Hz à l’aide du câble d’alimentation fourni avec la machine. Démarrez ensuite l’appareil en activant la touche ON /OFF située à l’arrière du dévidoir automatique pour rubans adhésifs.

Glissez alors la bande adhésive double face entre les rouleaux, de la RT7000, puis fermez le cache de maintien.

Vous pouvez désormais presser la touche « FWD » afin de distribuer votre premier morceau de scotch. Appuyez enfin sur la touche START pour découper votre ruban double face. Votre machine RLT7000 est alors prête à l’usage.

Programmation

Le dévidoir électrique pour rubans adhésifs de type RLT 7000 permet la programmation de 6 longueurs de distribution comprise entre 5 mm et 999 mm. Ces programmations sont réparties en sélections de la lettre A à la lettre F.

Il vous faudra donc dans un premier temps enregistrer vos mesures. Pour se faire, appuyez sur la touche SELECT de l’appareil et choisissez le programme que vous souhaitez définir. Une fois que vous avez sélectionné votre lettre, ajustez la longueur souhaitée en pressant les touches « + » et « -» du dispositif de coupe pour adhésif double face. Pour un défilement plus rapide de la valeur, laissez appuyée les touches. Le défilement s’effectuera alors de 5 mm en 5 mm. Appuyez à nouveau sur la touche SELECT pour passer au programme suivant.

Une fois vos programmes déterminés, vous pourrez choisir entre l’utilisation du mode semi-automatique et l’utilisation du mode automatique.

Mode semi-automatique

Pour confirmer la fonctionnalité de ce mode, assurez-vous que la LED bleue du tableau de bord soit éteinte. Si cette dernière est allumée, appuyez sur la touche AUTO / MANU. Appuyez sur la touche FWD pour distribuer un premier morceau de scotch, puis choisissez alors le programme que vous souhaitez utiliser. Appuyez ensuite sur la touche START pour procéder à la découpe de votre bande adhésive double face. Pour faire apparaître un nouveau morceau de scotch, pressez à nouveau la touche START.

Mode automatique

Pour sélectionner ce mode, assurez vos que la LED bleue soit allumée. Si ce n’est pas le cas, pressez la touche AUTO / MANU du dévidoir automatique.

Naviguez alors entre vos différents programmes de A à F et sélectionnez en un. Une première bande adhésive se présentera alors automatiquement aux mesures de votre programmation. Une fois le morceau de scotch récupéré, une nouvelle bande adhésive sera automatiquement distribuée, grâce à une cellule de détection photoélectrique.

Prédéfinir un nombre de découpes

Il existe sur la RLT 7000 deux modes de sélection pour déterminer le nombre de découpe.

Le P-Mode

Ce premier mode peut être utilisé en mode automatique et en mode semi-automatique. Il permet à l’utilisateur du distributeur automatique de rouleau double face, de prédéfinir le nombre de morceaux de scotch à distribuer de 5 à 999 pièces.

Pour se faire, l’opérateur industriel devra au préalable sélectionner l’un des 6 programmes enregistrés à l’aide de la touche SELECT. Puis, il devra appuyer une nouvelle fois sur la touche SELECT en maintenant la pression cette fois-ci, de sorte qu’apparaisse, sur l’écran, l’indice « LCON ». Il faudra alors relâcher la touche et appuyer une dernière fois sur le bouton SELECT pour que le tableau de bord indique la lettre « P ». L’utilisateur de la RLT 7000 pourra alors définir le nombre de films adhésifs à découper à l’aide des touches « + » et « – » de l’appareil.

En mode automatique, le RT7700 passera au programme suivant une fois que le compteur de nombre de découpes affiche « 0 ».

Le L-Mode

Ce mode a été spécialement conçu pour la découpe de rubans non adhésifs. Le caractère non collant du matériau permettra une découpe sans récupération manuelle de la part de l’opérateur. La distribution s’exerce alors en boucle et l’utilisateur du dévidoir automatique aura pour unique tâche de venir récupérer ces morceaux de scotch en fin de cycle.

Pour utiliser ce programme, sélectionnez un programme à l’aide de la touche SELECT, puis pressez à nouveau sur cette même touche en la maintenant appuyée, de sorte qu’apparaisse l’indication « LCON » sur l’écran de contrôle. Définissez le nombre de vos découpes à l’aide des touches « + » et « – ». Votre dérouleur automatique procédera alors à la distribution automatique des morceaux de scotch.

Entretien et nettoyage du dérouleur

Il est préférable de confier l’entretien de la RLT7000 à un technicien spécialisé. La manipulation des composantes de l’appareil peut s’avérer dangereuse. Les équipes de DERFI proposent l’entretien complet de vos machines.

De temps en temps, nettoyez votre lame à l’aide d’un dissolvant, et entretenez avec l’huile silicone fournie avec l’appareil.

Remplacement des pièces

DERFI dispose de l’ensemble des pièces détachées relatives au fonctionnement de la RLT 7000. Nous pouvons vous faire livrer les pièces souhaitées à tout moment.
