DSH25/50

Dispenser a manico per bobine biadesive, monoadesive e nastro di trasferimento

Questo dispenser manuale per adesivi è stato appositamente progettato per l’applicazione di nastri adesivi protetti da un liner intercalare.

Applicatore di nastro biadesivo

Freni regolabili

Rullo in gomma anti-aderente

Lama in acciaio rinforzato

Sistema recuperatore di liner

Ideale per produzione industriale

Opzione di maniglia di guida

Disponibile in diverse versioni

Specifiche tecniche
Riferimento prodotto
Diametro mandrino (mm)
Larghezza bobina (mm)
Diametro bobina massimo (mm)
Peso (Kg)
DSH 25/50/75/100
76
25/50/75/100
140
0.8
DSH 25/50/75/100 MONO
76
25/50/75/100
140
0.8
DSH 25/50 TR
76
25/50
140
0.7
Descrizione

Questo dispenser manuale per adesivi è stato progettato appositamente per applicare nastri adesivi protetti da un liner intercalare. Effettua una separazione istantanea tra la banda adesiva e il liner al momento dello svolgimento, evitando così perdite di tempo e la difficoltà di una separazione manuale.

Il modello DSH si utilizza comodamente con una sola mano grazie alla sua impugnatura ergonomica che sostiene un dispenser compatto e leggero. Di conseguenza, questo dispenser manuale offre una maneggevolezza elevata e un comfort reale per l’operatore.

L’uso dei prodotti della gamma DSH rappresenta quindi un risparmio di tempo notevole per l’operatore industriale che intende migliorare la produttività.



La gamma DSH è disponibile in tre versioni, ciascuna in diverse dimensioni per accogliere bobine di varie misure.

  • DSH: modello standard, specifico per l’applicazione di nastri adesivi biadesivi.
  • DSH MONO: dispenser con separatore di liner per adesivi monofaccia.
  • DSH TR: variante progettata per svolgere bobine di nastro transfer, dotata di sistema di applicazione a grilletto.



Dispenser manuale

Separatore di liner intercalare

Dispenser con impugnatura ergonomica

Specificità

Questi applicatori manuali per nastro biadesivo sono appositamente progettati per l’applicazione di adesivi protetti da un liner intermedio. Sono quindi indicati per tutti i tipi di nastro biadesivo, monoadesivo e nastro di trasferimento.



I modelli della serie DSH sono ideali per la chiusura di pacchi postali e per l’assemblaggio temporaneo di parti prima della fissazione definitiva, in particolare nel settore automobilistico, nella produzione di calzature e altri prodotti in pelle nel settore della pelletteria.



Il modello DSH TR, invece, è perfetto per il fissaggio murale di poster o fotografie e può essere utilizzato anche nella rilegatura di libri e manuali.

Vantaggi

La principale caractéristique della gamma DSH risiede nella sua praticità. Questi distributori manuali sono estremamente maneggevoli e offrono un’ottima presa grazie alla loro impugnatura ergonomica, garantendo un’applicazione senza sforzo dei nastri adesivi.



Questi apparecchi sono progettati appositamente per la separazione automatica del liner. Dotati di un sistema di rulli e ingranaggi, isolano il liner su una bobina integrata, permettendo così il solo svolgimento della parte adesiva. L’operatore non deve più separare manualmente l’adesivo dal liner: basta semplicemente applicare l’adesivo sulla superficie desiderata.



I modelli DSH sono inoltre noti per la loro resistenza, progettati per un uso intensivo grazie alla qualità delle componenti. La struttura è realizzata in acciaio con lamiera verniciata, resistente e praticamente indeformabile.

Inoltre, il DSH presenta una maniglia ergonomica in resina ABS che si adatta perfettamente alla mano per un utilizzo fluido e confortevole.

Il rullo applicatore, un’altra componente essenziale, è realizzato in gomma leggera e non adesiva, che assicura un’applicazione uniforme del nastro senza la formazione di bolle.



Le lame dei modelli DSH e DSH Mono sono forgiate in acciaio rinforzato per un taglio dritto e netto.

Infine, tutti i dispositivi della gamma DSH sono dotati di freni regolabili per facilitare l’applicazione di nastri più larghi di 25 mm, spesso più pesanti. Questi freni regolabili incidono sugli assi di svolgimento, regolando la resistenza per un’applicazione dritta e precisa. Nel DSH e DSH Mono, i freni si trovano a livello del mozzo e del rullo di recupero del liner, mentre nel DSH TR è presente un solo freno, posizionato sul rullo di recupero del liner.

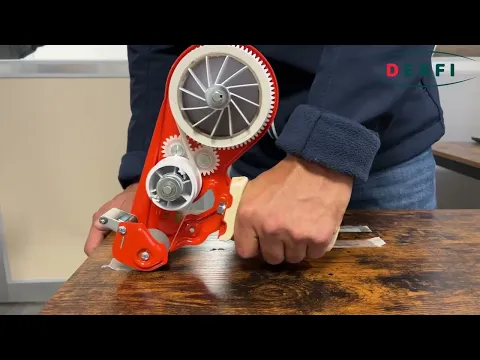

È disponibile come opzione un rullo di guida per i DSH, che consente un’applicazione stabile e perfettamente dritta, come dimostrato nel video sopra.

I DSH sono disponibili in quattro formati per ospitare bobine di diverse larghezze: DSH 25, DSH 50, DSH 75 e DSH 100, con numeri che indicano la larghezza massima compatibile in millimetri.



Anche il DSH Mono è disponibile nelle larghezze di 25, 50, 75 e 100 mm, mentre il DSH TR è disponibile nelle misure di 25 e 50 mm.

Utilizzo

Come utilizzare questo dispensatore industriale per bobine adesive larghe



Questi dispenser manuali sono noti per la loro facilità d’uso e intuitività.




DSH:



Una volta installata la bobina biadesiva, afferrare l’impugnatura ergonomica in resina. Posizionate quindi il rullo di uscita dell’apparecchio sulla superficie desiderata e avviate il movimento per srotolare il film adesivo. Fermatevi alla lunghezza desiderata e tagliate il nastro biadesivo con un semplice movimento della mano in avanti: il pezzo di nastro si taglierà a contatto con la lama.

Se il vostro dispenser biadesivo è dotato dell’opzione di rullo di guida, l’operazione di srotolamento richiederà entrambe le mani. Con una mano, afferrate l’impugnatura ergonomica bianca; con l’altra, prendete la maniglia di guida per stabilizzare il rilascio della banda adesiva. Il gesto è simile all’uso tradizionale: tirate il nastro fino alla lunghezza desiderata, poi procedete al taglio.

È ideale utilizzare il rullo di guida ai bordi di un tavolo o banco da lavoro per evitare che l’impugnatura tocchi una superficie rigida.






DSH MONO:

L’utilizzo del dispenser manuale è identico a quello del modello DSH.




DSH TR:



Il DSH TR si usa diversamente dagli altri due modelli della gamma DSH, essendo progettato per applicare colla tramite nastro di trasferimento. L’uso avviene tramite una leva sull’apparecchio. Per applicare la colla, l’operatore deve posizionare il rullo di trascinamento in gomma sulla superficie desiderata, azionare la leva e iniziare l’applicazione lungo il percorso. Alla lunghezza desiderata, è sufficiente rilasciare la leva e sollevare il dispenser.




Installazione e caricamento della bobina



DSH e DSH MONO:

  • Posizionate la bobina biadesiva o monoadesiva con liner protettivo sull’asse designato, assicurandovi che si srotoli dalla parte superiore.
  • Avviate il nastro fino al primo rullo di trascinamento, separando la banda adesiva dal liner.
  • Avvolgete il liner attorno al primo rullo e fissate il film liner tramite la fessura trasversale. Guidate la banda adesiva verso il rullo di srotolamento in gomma e portatela fino alla lama.
  • Stringete infine i freni regolabili sui rulli di trascinamento. Il DSH è ora pronto all’uso.

DSH TR:

  • Prima, posizionate la bobina di nastro di trasferimento sull’asse principale in senso antiorario.
  • Portate il nastro fino al rullo in gomma, continuando fino al rullo centrale di recupero, fissandolo tramite la fessura del rullo.
  • Stringete il freno regolabile, poi utilizzate forbici o un taglierino per separare il nastro adesivo dal liner protettivo.

Questo dispenser può essere dotato di un braccio estensibile opzionale per applicazioni su superfici difficili da raggiungere.




Manutenzione e pulizia



La manutenzione dei dispenser manuali per nastri adesivi è minima. È sufficiente verificare lo stato della lama seghettata e pulirla con un detergente per evitare accumuli di colla. Per mantenerla affilata, applicate regolarmente olio di silicone.




Riparazione e spedizione delle parti di ricambio



DERFI offre riparazione e spedizione di tutte le parti di ricambio per gli apparecchi della gamma DSH.
